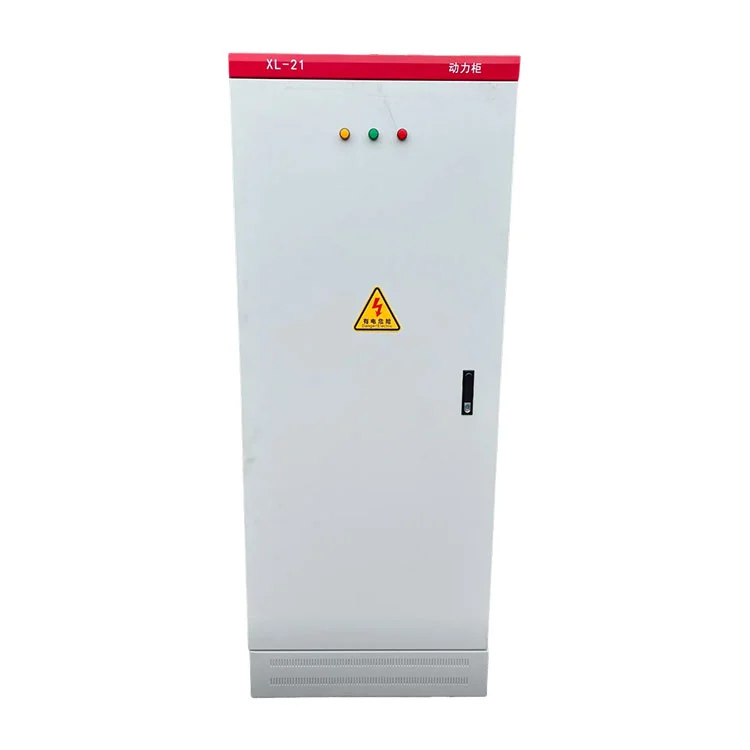

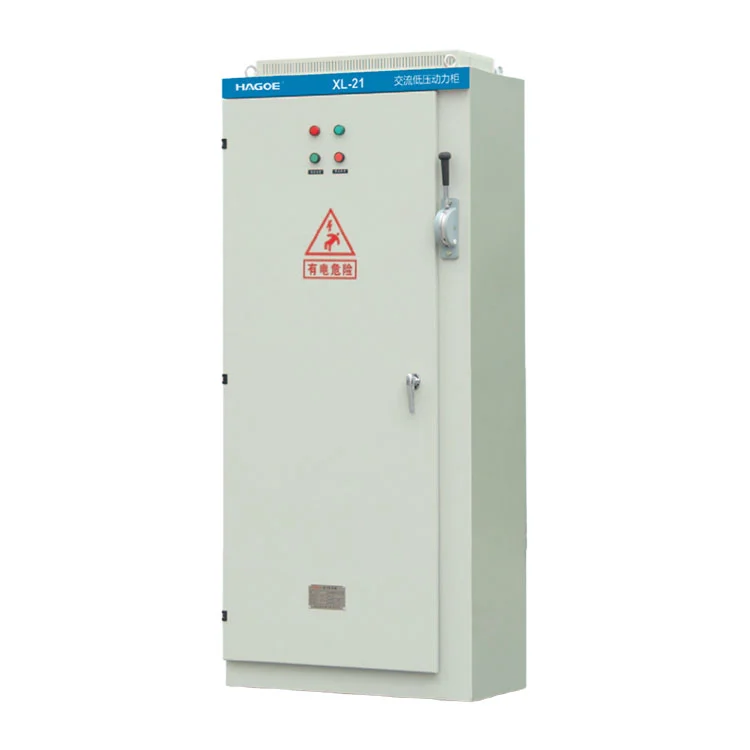

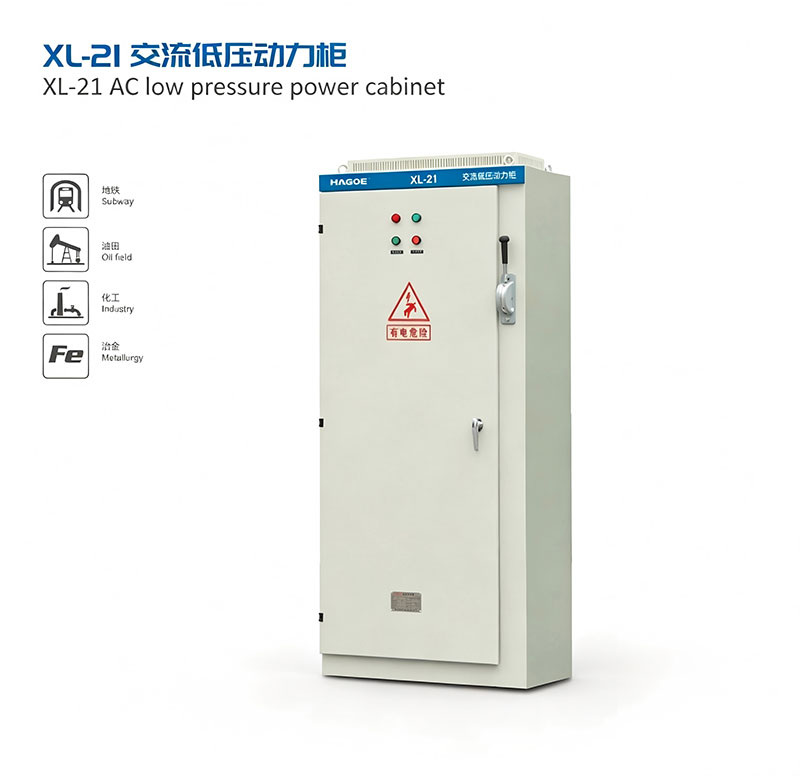

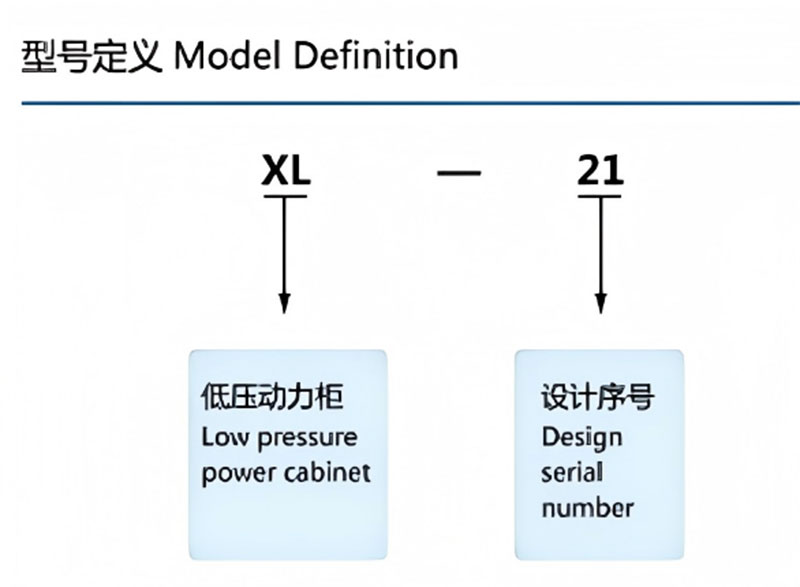

ハゴエ XL-21AC パネル ボックスは、産業、商業、インフラストラクチャ アプリケーション向けに設計された低電圧 AC 配電ソリューションです。冷間圧延鋼製エンクロージャ、銅バスバー、モジュール式コンポーネントを備えており、EPC プロジェクト、工場、通信局、再生可能エネルギー システム向けにカスタマイズできます。
のハゴエ XL-21AC パネル ボックスは、工場、商業ビル、通信施設、再生可能エネルギー システム、および補助電源アプリケーションにおける地域および端末の配電用に設計された固定タイプの低電圧 AC 分電盤です。
パネルは確立された単相220Vまたは380V三相AC は、受電保護装置、銅母線システム、分岐回路ブレーカーを介して複数の送電回路に電力を供給し、配電します。プロジェクトの要件に応じて、内部アセンブリには次のものを含めることができます。MCCB、MCB、RCCB、SPD、メーターおよび通信モジュール。
エンクロージャは、粉体塗装された表面処理が施された冷間圧延鋼から製造されています。別NおよびPEバスバー明確な中立と保護接地の配置を維持するために提供できます。IP30標準的な屋内設置に適していますが、IP54/IP55より高度なエンクロージャ保護を必要とするアプリケーション向けに構成を指定できます。
AC パネル ボックスは、単一の固定キャビネット構成に限定されません。 HAGOE は、顧客の要望に応じて、エンクロージャの寸法、入力容量、出力回路の数量、ケーブル挿入口の配置、およびコンポーネントの選択を決定できます。単線図 (SLD)、荷重リスト、設置条件および技術仕様。
このプロジェクトベースの構成により、製品は次のような用途に適しています。EPC請負業者、電気システム インテグレーター、産業ユーザー、および既製の配電ボックス以上のものを必要とする OEM 顧客。
AC 配電パネルは、上流の低電圧 AC 電源を受け取り、それを主保護装置と銅母線システムを通じて複数の独立した出力回路に分配します。
個々の回路は、生産装置、照明システム、制御装置、通信装置、その他の補助負荷に電力を供給できます。工場プロジェクトの場合、出力回路の定格と数量は、機器の負荷リストに従って選択できます。
このパネルは、出力側のローカル AC 分配ユニットとしても使用できます。UPSシステムまたは太陽光発電インバーターただし、電気パラメータと保護要件が適切に一致している場合に限ります。

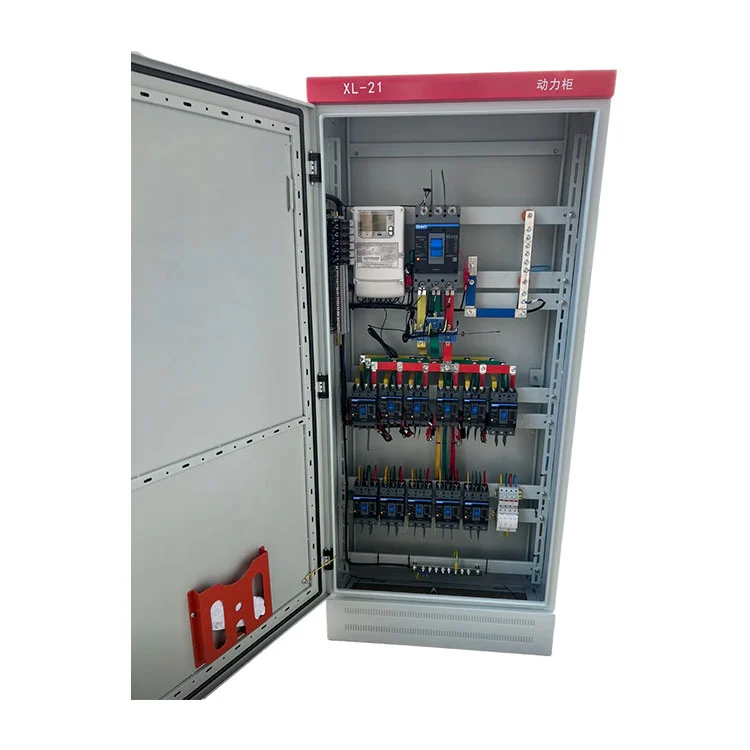

パネルに装備できるのは、MCCB、MCBプロジェクト保護スキームに従ったその他の回路保護デバイス。メインの入力ブレーカーは配電ユニットの絶縁と保護を提供し、出力ブレーカーは個々の回路を過負荷や短絡状態から保護します。
RCCB残留電流保護が必要な場合は、保護を追加できます。コンポーネントのブランドは、顧客の仕様、プロジェクトの標準、調達要件に応じて選択できます。
家庭用の場合は、該当する電気部品が必要です。CCC認証を指定することができます。輸出プロジェクトの場合、必要な技術基準に従って中国または国際ブランドを選択できます。
AC 配電ボックスは個別に構成できます。NおよびPEバスバー明確な中立と保護接地の配置を維持するため。金属製の筐体は、パネルの接地構成の一部として保護接地システムに接続されています。
通信施設、屋外電源キャビネット、制御システム、再生可能エネルギー用途向け、SPDプロジェクトの要件に応じてサージ保護を追加できます。
SPD のタイプと構成は、電気システム、接地配置、設置環境、および該当する地域の基準に基づいて選択する必要があります。
のXL-21は低電圧 AC 配電デバイスであり、変圧は行いません。
標準構成は以下をサポートします。
パネルは、供給電圧がすでに確立されている電気システムに設置する必要があります。変圧または電気絶縁が必要な場合、HAGOE は対応する変圧器または電源装置を別途提供できます。
電気データの取得が必要なプロジェクトの場合、XL-21電圧計、電流計、エネルギー計、またはハゴエ HG-ZJAC監視モジュール。
選択した構成に応じて、監視システムは電圧、電流、周波数、電力、エネルギー消費などのパラメータを収集できます。とRS485/MODBUS通信により、収集されたデータを接続できますBMS、スカダまたはその他の産業用監視プラットフォーム。
このオプションは、集中的な電気監視が必要な工場、通信室、自動化施設、その他の設備に適しています。
| シリアルナンバー | プロジェクト | ユニット | データ |
|---|---|---|---|
| 1 | 主回路定格電圧 | V | AC380 |
| 2 | 補助回路の定格電圧 | V | AC220、380 |
| 3 | 定格周波数 | Hz | 50 |
| 4 | 定格絶縁電圧 | V | 660 |
| 5 | 定格電流 | A | ≤800 |
注記：実際の使用条件が上記の条件を超える場合には、技術的な確認のため当社までご相談ください。
AC パネル ボックスは、生産ワークショップ、機器室、補助施設の地域配電に使用できます。上流の低電圧システムから生産設備、照明、制御装置、補助負荷に電力を分配します。
大規模な工場プロジェクトの場合、出力回路の定格と数量は、機器の負荷リストに従って構成できます。
通信室および屋外通信電源キャビネットの場合、XL-21AC入力および分岐分配ユニットとして機能します。
より高度なエンクロージャ保護、SPDインテリジェントな監視は、設置環境やプロジェクトの要件に応じて指定できます。
のXL-21太陽光インバータのAC側、出力側に設置可能UPSシステムおよびその他の再生可能エネルギー補助配電システム。
入力および出力保護デバイスを適切に選択すると、電力機器と下流負荷の間の絶縁と回路保護が実現します。
補助 AC 配電が必要なプロジェクトの場合、XL-21コンパクトな下流物流業務を遂行できます。
のために35kV～500kV変電所や、局内サービス電力要件がより高いアプリケーションには、HAGOE も提供します。HJPシリーズAC電源盤は、駅構内専用交流電源システムとして位置づけられています。
ハゴエ電気テクノロジー株式会社中国浙江省温州市に拠点を置いています。に設立2008、同社は電源システム、低圧開閉装置および関連電気機器の開発と製造に従事してきました。
HAGOEの登録資本金は2,100万人民元、の労働力従業員数 50 ～ 99 名そして34件の特許.

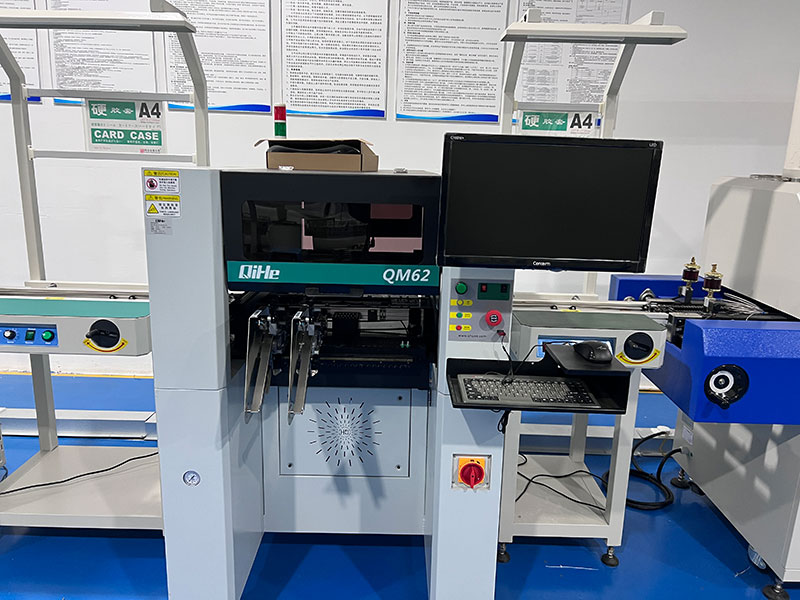

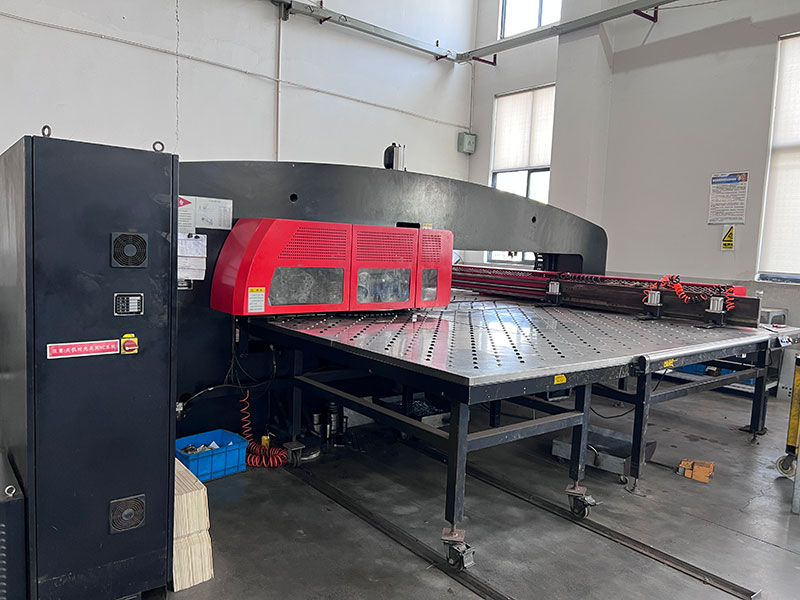

AC パネル ボックスの製造には、板金製造、粉体塗装、銅バスバーの加工、電気部品の取り付け、配線、最終検査などの主要プロセスが含まれます。
HAGOE の製造システム内でこれらのプロセスを維持することで、同社は購入者を固定の標準構成に制限するのではなく、顧客の図面やプロジェクト BOM に従ってキャビネットの寸法と内部構成を調整できるようになります。
それぞれXL-21パネルは出荷前に工場で定期検査を受けます。構成とプロジェクトの要件に応じて、検査には絶縁抵抗、絶縁耐力、ブレーカーの動作、配線の検証、機能チェックが含まれます。
設置、試運転、メンテナンスをサポートするために、配線図、テスト記録、プロジェクト文書などの関連文書を注文要件に従って提供できます。
羽後電機工業株式会社は、品質管理、環境管理、労働安全衛生をカバーする認定管理システムを運用しています。
同社の現在の管理システム認証には次のものが含まれます。
認定範囲は、DC 電源キャビネット、AC/DC 統合電源システム、UPS システム、開閉装置、変電所、PLC 制御キャビネット、通信電源システム、および低電圧開閉装置アセンブリの製造をカバーしています。
AC 電源パネル プロジェクトの場合、適用可能な個別の電気コンポーネントを選択できます。CCC認証または顧客が指定したその他のコンプライアンス要件。パネル全体の認証ステータスは、実際の製品構成および関連する認証文書と照らし合わせて確認する必要があります。
のXL-21のために設計されていますOEMそしてEPC特定のプロジェクト要件に従って配電機器を購入する顧客。
HAGOE は、お客様の以下に基づいてパネルを構成できます。
カスタマイズには、エンクロージャの寸法、ケーブル引き込み方向、メインブレーカーの定格、発信回路の数量、銅母線の仕様、メーター、SPD, RCCB、通信モジュール、筐体の色、銘板情報。
海外プロジェクトの場合、HAGOE は中立的なブランディング、顧客ブランディング、多言語ラベル、技術文書も提供できます。
標準的な輸出梱包には、輸送中に筐体や表面が損傷するリスクを軽減するために、ストレッチ フィルム、保護コーナー ガード、木箱が含まれます。
バルクプロジェクトの場合、一般的な生産リードタイムは約15 ～ 25 営業日製図確認後。実際のリードタイムは、パネル構成、注文数量、コンポーネントの在庫状況、および技術承認スケジュールによって異なります。
HAGOE は、次のような国際貿易条件をサポートしています。FOBそしてCIF部分的なものを提供できますCKD/SKD必要に応じて海外プロジェクトの組み立てサポートも行います。
のためにEPC請負業者、システム インテグレーター、および産業エンド ユーザーに対して、HAGOE は RFQ 段階で次の情報を提供することをお勧めします。
技術情報を受け取った後、HAGOE は対応するパネル構成を準備し、一般図、主要コンポーネントのリスト、技術仕様、および商業見積書を提供します。
生産は技術図面の確認後に開始され、その後、該当する製品構成とプロジェクト要件に従って工場検査とテストが行われます。
のハゴエ XL-21は、固定された汎用ボックス構成ではなく、実際のプロジェクト要件に基づいて設計された、構成可能な低電圧 AC 分電盤です。
これは、工場、通信施設、再生可能エネルギー システム、商業ビル、産業用補助電源システムにおける地域およびターミナルの AC 配電用に配置されています。
専用のステーションサービス AC 電源システムを必要とするアプリケーション、特に変電所プロジェクト向けに、HAGOE はHJPシリーズAC電源盤ワンランク上の駅サービスソリューションとして。
創業以来の製造経験を活かし、2008、温州の生産拠点、ISO9001/14001/45001HAGOE は、管理システムと幅広い電源および低電圧開閉装置製品を提供し、国内外のプロジェクト バイヤーに技術的なカスタマイズと OEM サポートを提供します。
定格は、単に接続された合計負荷ではなく、実際の負荷リスト、最大動作電流、将来の拡張、ケーブル容量、および保護調整に基づいて決定する必要があります。 HAGOE は、お客様の仕様に応じて受電ブレーカー、バスバー、および出力回路を構成できます。SLDおよびプロジェクトの負荷要件。
はい。 HAGOEはプロジェクトに応じてパネルを構成しますSLD、積載リスト、設置スペース、技術仕様。筐体寸法、ブレーカー定格、発信回路、ケーブル差込口、メーター、SPD, RCCB通信モジュールはカスタマイズ可能です。
ブレーカーの遮断容量は、設置場所で予想される短絡電流と一致する必要があります。一般的な構成では次のように使用できます。4kA、6kAまたは10kAただし、最終的な選択はプロジェクトの電気設計と保護要件から確認する必要があります。
AC パネル ボックスは、主に工場、ビル、通信および UPS システムにおける低電圧の地域および端末の AC 配電用に設計されています。のHJPシリーズ変電所や産業施設向けの構内交流電源システムとして位置づけられており、二元伝送や構内配電などの機能を備えています。
はい。のXL-21で構成できますSPD, RCCB、エネルギーメーターとハゴエ HG-ZJ監視モジュール。RS485/MODBUS電気データを接続するための通信が可能ですBMS, スカダまたは他の監視システム。
はい、既存のキャビネットの電気的および機械的条件に従います。 HAGOE は、オリジナルの寸法、ブレーカー仕様、ケーブル挿入位置、回路数、およびSLDキャビネットを直接交換する必要があるか、改造する必要があるかを判断します。

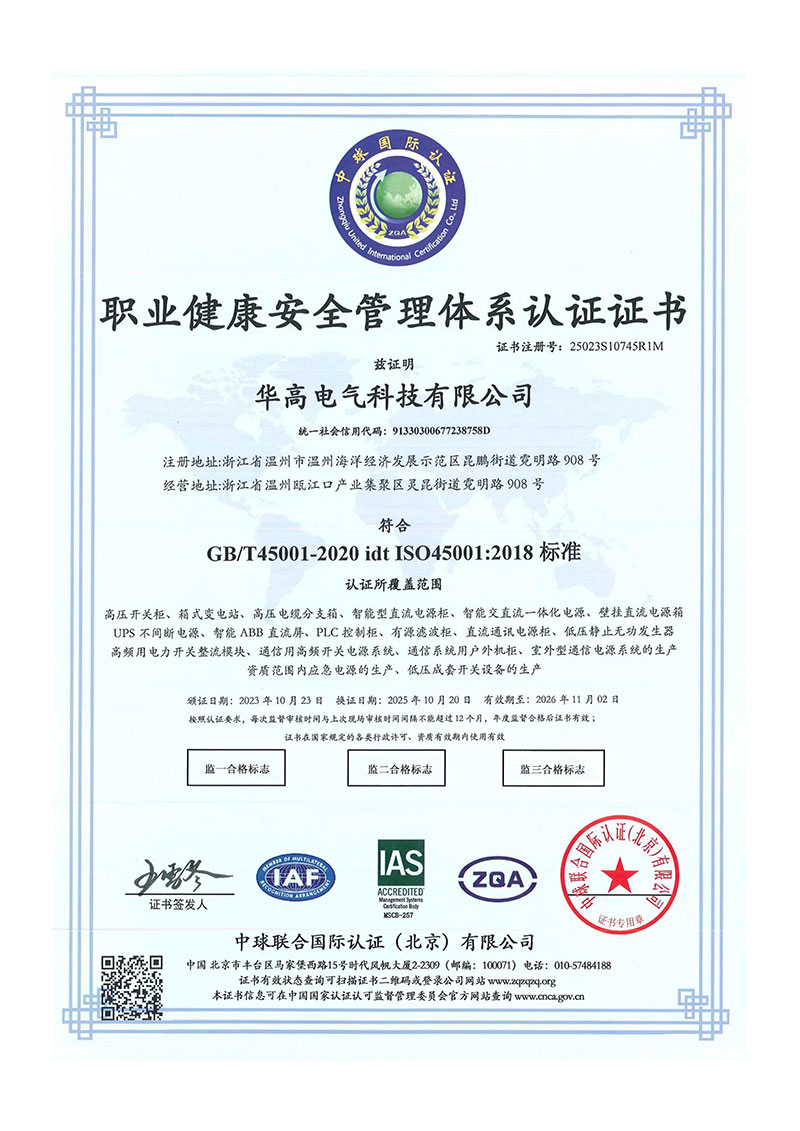

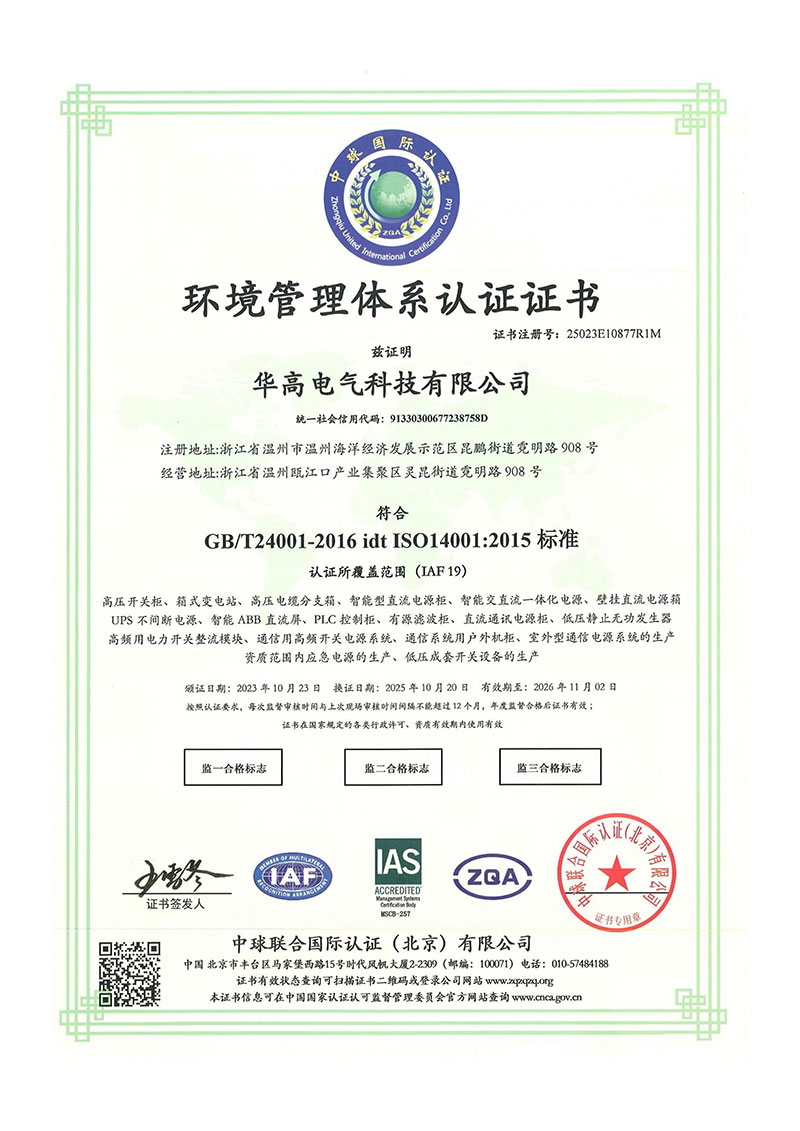

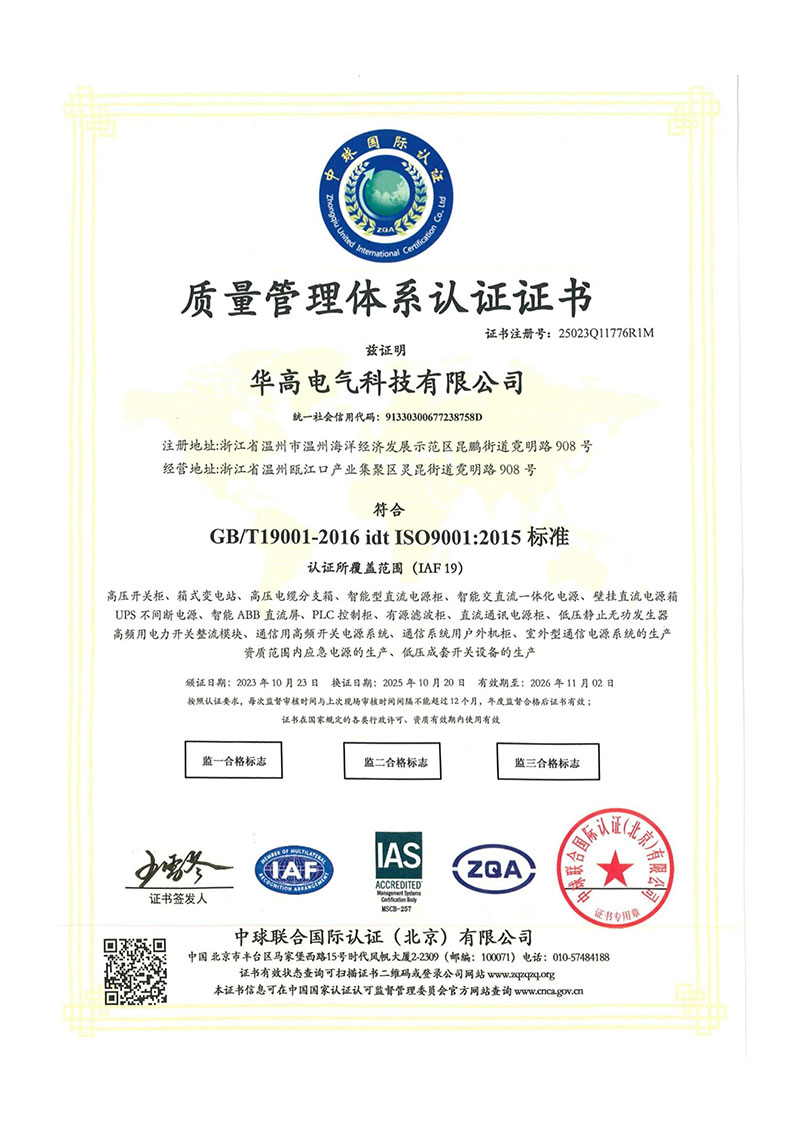

HAGOE の製造管理システムは次の認定を受けています。ISO 9001:2015, ISO 14001:2015そしてISO 45001:2018。個別の電気コンポーネントも適切な条件で選択できます。CCC認証。パネル全体の認証は、実際の構成に従って確認する必要があります。
正確な見積もりを得るには、システムの電圧/周波数を入力してください。SLD、負荷リスト、入力容量、出力回路要件、設置方法、IP 定格、推奨コンポーネント ブランド。その後、HAGOE は適切な構成、図面、BOM、および見積書を作成できます。
