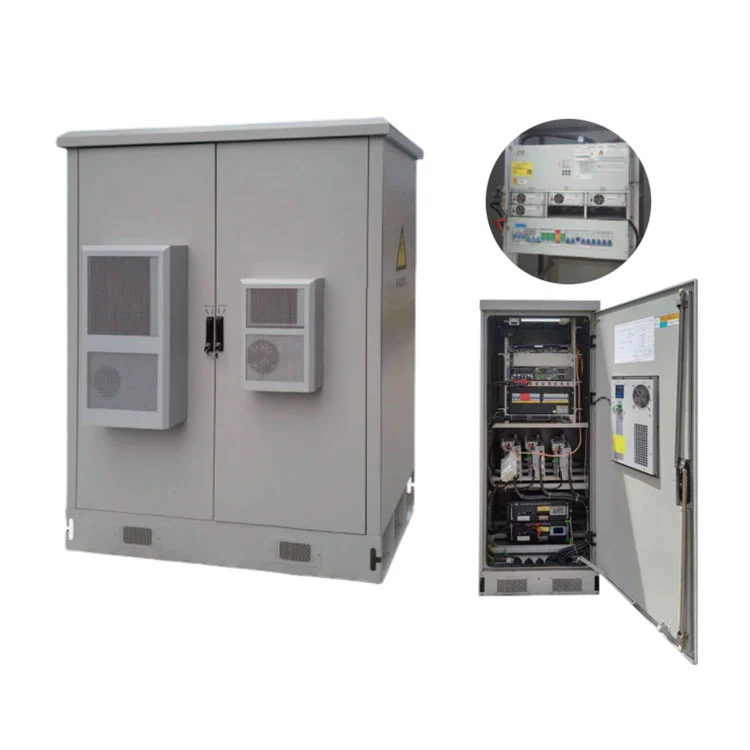

5G ネットワークが大容量、より広いカバレッジ、より分散されたインフラストラクチャに向けて拡大するにつれて、信頼性の高い電力が通信サイトのパフォーマンスの重要な部分になっています。の5G屋外用直流電源盤から羽越は、DC 電力変換、AC/DC 配電、バッテリー管理、モニタリング、熱管理、保護を 1 つのキャビネットに組み合わせた統合屋外電源ソリューションを提供するように設計されています。
現代の通信サイトには、従来の配電キャビネット以上のものが必要です。屋外の 5G 機器は、温度変化、湿度、粉塵、雷サージ、バッテリーの劣化、限られた設置スペース、およびリモート メンテナンスの要件に直面しながら、継続的に動作する必要があります。統合型 5G 屋外 DC 電源パネルは、複数の電源管理機能を連携した屋外システムに統合することで、これらの課題に対処できます。
羽越 の H5GY シリーズは、5G および 4G 基地局、FTTx ネットワーク、データ通信機器、アクセス ネットワーク、および無人通信サイト向けに設計された屋外統合型 48V DC 電源ソリューションです。このシステムは、200A および 300A 構成、IP55 キャビネット保護、複数の通信インターフェイス、バッテリー管理、監視、カスタマイズ可能な配電構成をサポートしています。
5G インフラストラクチャは、都市、工業地域、交通ネットワーク、商業地域、遠隔地に分散された多数の通信サイトに依存しています。屋内の機器室とは異なり、屋外の通信サイトは、電気機器やバッテリーの性能に影響を与える可能性のある環境条件に直接さらされています。
したがって、信頼できる屋外電源アーキテクチャでは、次のようないくつかの課題に同時に対処する必要があります。
これらの理由により、すべての通信拠点で複数の独立した電源管理コンポーネントを組み立てるよりも、統合型電源キャビネットの方が実用的です。
5G 屋外 DC 電源パネルは、通信機器に DC 電力を供給、分配、監視、保護するように設計された屋外通信電源システムです。プロジェクトの構成に応じて、キャビネットは AC/DC 配電、整流器モジュール、バッテリー システム、監視機能、熱管理、およびサージ保護を組み合わせることができます。
羽越 H5GY シリーズは、5G および 4G 通信サイト向けの統合キャビネット アーキテクチャを使用しています。その 48V DC 電源アーキテクチャは、単一の固定構成に依存するのではなく、通信機器の実際の要件に基づいて構成できます。
このアプローチは、電力容量、バックアップ要件、キャビネットの寸法、環境条件、およびリモート監視要件のバランスをとる必要がある通信請負業者、EPC 会社、販売代理店、およびシステム インテグレーターにとって特に役立ちます。
電源管理機能ごとに個別のキャビネットを設置する代わりに、統合屋外システムにより、主要なコンポーネントを 1 つの調整されたエンクロージャにまとめることができます。これにより、設置が簡素化され、スペースの利用率が向上し、サイトレベルのメンテナンスがより簡単になります。
通信機器は一般に DC 電源アーキテクチャに依存しているため、安定した DC 出力は基地局や通信ノードにとって重要な考慮事項となります。 H5GY シリーズは、プロジェクト要件に応じて、48V DC 電源コンポーネント、整流器モジュール、AC/DC 配電、バッテリー システム、監視モジュールを統合できます。
屋外の電気通信キャビネットは、屋内の電気パネルとは異なるように設計する必要があります。 H5GY シリーズは、IP55 屋外キャビネット構成を提供し、一般的な環境暴露から内部電気コンポーネントを保護します。
バッテリ バックアップにより、選択された停電中も通信機器は動作を継続できます。統合された監視アーキテクチャは、バッテリ容量の計算、温度補償、オンラインバッテリテスト、自動電圧調整、および電流制限をサポートできます。
パワーエレクトロニクスとバッテリーは温度に対する反応が異なる可能性があるため、熱管理は重要です。 H5GY シリーズは、機器コンパートメントとバッテリ コンパートメントの間にエアダクト分離技術を使用し、パワー エレクトロニクスによって発生する熱がバッテリ領域に及ぼす影響を軽減します。
現代の通信事業者は、電力システム情報へのリモート アクセスをますます必要としています。選択した構成に応じて、システムは RS232、RS485、TCP/IP、RJ45、およびドライコンタクト通信インターフェイスをサポートします。 CDT、Modbus、および IEC 61850 通信プロトコルもオプションとして設定できます。
このシステムは、500,000 件を超える過去の障害および動作記録を保存できる大容量メモリで構成できます。これにより、メンテナンス分析とトラブルシューティングに役立つ情報が得られます。
通信電源キャビネットの選択は、キャビネット容量のみではなく、実際の負荷計算とサイト要件に基づいて行う必要があります。次の仕様は、HAGOE システムで使用できる構成可能なアーキテクチャを示しています。
| 構成アイテム | 技術的パラメータ | 構成 |
|---|---|---|
| システムタイプ | 屋外用統合 DC 電源システム | 標準アーキテクチャ |
| 容量オプション | 200A・300A | プロジェクトに応じて |
| 屋外保護 | IP55 | 標準的なキャビネット保護 |
| 入力電圧 | AC380V±20% | 標準 |
| 定格周波数 | 50Hz±10% | 標準 |
| コミュニケーション | RS232 / RS485 / TCP/IP / ドライコンタクト | 設定可能 |
| 充電モジュール | 10A、20A、30A、またはその他の指定された構成 | 必須 |
| バッテリーの検査 | 最大4つのモジュール | 必須 |
| バッテリー監視 | 最大32モジュール | オプション |
| インバータモジュール | 1K / 2K / 3K / 5K | オプション |
| キャビネットのサイズ | 800×600×2260mmまたは2360mm | カスタマイズ可能 |
最終的な整流器の数量、バッテリー容量、サーキットブレーカーの配置、入出力構成、およびバックアップ期間は、調達前にプロジェクトの負荷計算を通じて確認する必要があります。
主な用途は屋外の携帯電話インフラです。集中屋外 DC 電源キャビネットは、電力変換、バッテリ バックアップ、配電、および通信機器の監視を行うことができます。
ファイバー アクセス ネットワークには、多数の分散通信ノードが含まれることがよくあります。統合された屋外キャビネットは、電力変換、バックアップ電力、監視、および配電をコンパクトなソリューションに組み合わせることができます。
集中 DC 電源を必要とする通信およびアクセス機器は、リモート監視、バッテリ管理、および構成可能な分配の恩恵を受けることができます。
リモート サイトを頻繁に検査するのは難しく、費用がかかる場合があります。 Outdoor protection, environmental monitoring, battery management, and remote communication help reduce dependence on continuous manual inspection.
既存の 3G または 4G サイトが 5G にアップグレードされる場合、電力システムはより高い、または異なる負荷要件に対応する必要がある場合があります。構成可能な DC 電源キャビネットにより、エンジニアは新しい負荷プロファイル、バッテリ要件、および配電配置を一緒に評価できます。
通信事業者、EPC 請負業者、システム インテグレータにとって、正しいシステムを選択するには、公称アンペア数を比較するだけでは不十分です。注文する前に、5 つの重要な要素を評価する必要があります。
連続運転負荷を把握し、将来の拡張性を検討してください。これは、200A、300A、または別の構成が適切かどうかを確立するのに役立ちます。
バッテリ容量は、実際の負荷、必要なバックアップ期間、バッテリ特性、および現地の動作条件に従って計算する必要があります。
必要な AC および DC 回路の数、サーキット ブレーカーの位置、入出力グループ、および段階的なパワーダウン要件を特定します。
既存のサイト管理プラットフォームに TCP/IP、RS485、RS232、ドライ接点、Modbus、または別の通信方法が必要かどうかを確認します。
システムを選択する際には、周囲の温度、湿度、日射、設置場所、換気、メンテナンスのしやすさをすべて考慮する必要があります。
プロジェクトベースの選択プロセスは、システムの過大化と不必要な設備容量の両方を防ぎ、投資の全体的な価値を向上させるのに役立ちます。
羽越 Electric Technology Co., Ltd. は 2008 年以来電気機器の製造に従事しており、その製品範囲は DC 電源システム、UPS/EPS、配電、自動化制御、新エネルギー電気機器、および関連するインテリジェント電源システムに及びます。
中国のメーカーやサプライヤーを探している海外のバイヤーにとって、同社の工場ベースのエンジニアリング モデルは、技術的な選択、製造、テスト、文書化、輸出サポートをカバーする、より統合された調達プロセスを提供できます。
羽越 は、研究開発、エンジニアリング、製造、試験、輸出サービスを統合しています。その生産能力には、キャビネットの製造、電気アセンブリ、監視システムの統合、システムの試運転、および最終検査が含まれます。
該当する製品と認証範囲に従って、HAGOE は ISO9001、ISO14001、ISO45001 管理システムを維持し、CCC、CE、CB、RoHS などの認証を取得しています。同社はまた、34 件を超える国内特許を報告しています。
羽越 は、通信 EPC 請負業者、販売代理店、およびシステム インテグレーターに対して、技術選択、カスタマイズされたソリューション設計、見積作成、生産追跡、検査文書、物流調整、およびリモート試運転をサポートできます。
はい。電気通信プロジェクトは、多くの場合、キャビネットの寸法、負荷要件、バッテリ容量、通信プロトコル、配電アーキテクチャ、および環境条件が異なります。したがって、標準化されたキャビネットでは、導入前に技術的な調整が必要になる場合があります。
H5GY シリーズは、次のようなプロジェクト固有の要件に適応できます。
羽越 は、海外の顧客向けに OEM および ODM サービスも提供しています。これにより、通信請負業者やシステム インテグレータは、プロジェクトを厳格な標準構成に適合させるのではなく、プロジェクト仕様に基づいて電源キャビネットを開発できるようになります。
5G および 4G 基地局、FTTx ネットワーク、アクセス ネットワーク、データ通信機器などの屋外通信インフラストラクチャに DC 電力を供給、分配、監視、保護するために使用されます。
羽越 H5GY シリーズは 200A および 300A 構成をサポートします。最終的な容量は、実際の DC 負荷、将来の拡張要件、およびバッテリ バックアップのニーズに応じて選択する必要があります。
はい。システム アーキテクチャは、バッテリ コンパートメントとバッテリ管理機能をサポートします。バッテリーの種類、容量、数量は、必要なバックアップ時間とプロジェクトの負荷に応じて決定する必要があります。
はい。構成に応じて、システムは TCP/IP、RS485、RS232、RJ45、およびドライコンタクト インターフェイスをサポートできます。 Modbus などの追加の通信プロトコルも設定できます。
H5GY シリーズは、IP55 屋外キャビネット保護構成を採用しており、システムが屋外通信設備の環境要件を満たすのに役立ちます。
はい。 HAGOE は、キャビネット構造、電気構成、モニタリング インターフェイス、ブランディング、パッケージング、および関連技術文書をカバーする OEM および ODM のカスタマイズをサポートしています。
羽越 は、英語の設置ドキュメント、リモート技術ガイダンス、試運転支援、操作トレーニング、リモート トラブルシューティングを提供します。大規模プロジェクトのサポートは、プロジェクトの要件に応じて調整できます。
羽越は中国浙江省温州市に拠点を置くメーカーです。 2008 年に設立された同社は、研究開発、製造、試験、販売、輸出サービスを統合しています。
安定した5G通信サービスを維持するには、信頼性の高い電力インフラが不可欠です。適切に設計された5G屋外DC電源パネル電力変換、配電、バッテリーバックアップ、監視、環境管理、保護を組み合わせて、調整された屋外ソリューションを実現できます。この統合されたアプローチにより、最新の通信ネットワークの信頼性要件をサポートしながら、サイトの展開を簡素化できます。
構成可能な容量、IP55 屋外保護、バッテリー管理、リモート通信、カスタマイズ可能な配信、プロジェクト指向のエンジニアリング サポートを備えた HAGOE の H5GY シリーズは、通信事業者、EPC 請負業者、販売代理店、およびシステム インテグレータに実用的なオプションを提供します。新しい 5G サイトを計画している場合、既存の通信ネットワークをアップグレードしている場合、または中国メーカーからカスタマイズされた屋外 DC 電源システムを調達している場合は、お問い合わせ負荷要件、バッテリーバックアップ時間、キャビネット構成、通信プロトコル、プロジェクト仕様についてHAGOEエンジニアリングチームと話し合うことができます。
