羽越は、変電所、発電所、産業施設、その他の重要な電気インフラ向けに設計された DC 電源ソリューションを提供します。のGZDW DC 電源パネルAC/DC変換、バッテリ充電、DC配電、絶縁監視、インテリジェント監視を統合し、保護、制御、自動化、および通信システムに安定した補助DC電源を提供します。
記事の概要:保護リレー、回路ブレーカー、自動化機器、および通信デバイスが動作し続ける必要がある場合には、信頼性の高い DC 補助電源システムが不可欠です。この記事では、GZDW システムの仕組み、主な技術的特性、バッテリー オプション、インテリジェントな監視機能、アプリケーション シナリオ、およびプロジェクト固有の構成を選択する際に考慮すべき重要な要素について説明します。
目次
- GZDW DC 電源パネルとは何ですか?
- システムはどのように機能するのか?
- 主要な技術的パラメータ
- バッテリーオプションはシステム設計にどのような影響を与えますか?
- インテリジェントな監視が重要な理由
- システムはどこで使用されますか?
- 購入者は選択する前に何を考慮する必要がありますか?
- 製造、テスト、品質保証
- よくある質問
- 結論

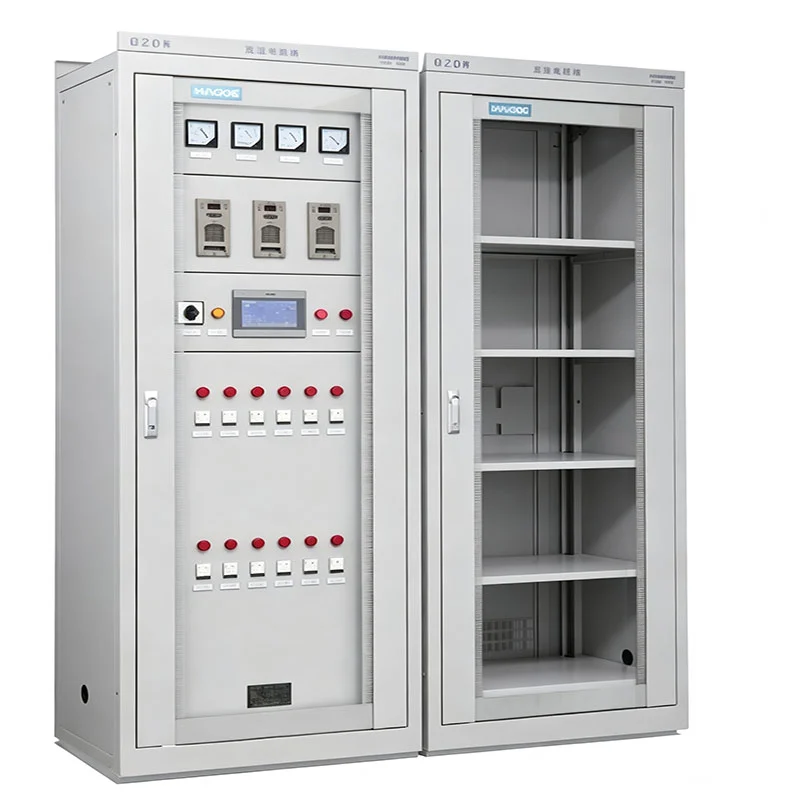

GZDW DC 電源パネルとは何ですか?
GZDW システムは、重要な電気機器に信頼できる直流電源を維持するように設計された統合 DC 動作電源ソリューションです。バッテリ充電器としてのみ機能するのではなく、調整された 1 つのキャビネット内で整流、充電管理、バッテリ検査、DC 配電、絶縁監視、警報、通信、およびシステム監視を組み合わせることができます。
変電所や発電所では、通常、リレー保護、回路ブレーカーの動作、信号、自動化、およびその他の二次回路に DC 電源が必要です。補助 DC システムが利用できない場合、それに依存する機器は、通常のスイッチングまたは異常な動作条件中に意図したとおりに動作しない可能性があります。
羽越 構成は、110V および 220V を含む一般的な DC システム要件をサポートしていますが、プロジェクト要件に応じて 48V 構成も設計できます。バッテリー技術には、鉛酸、リチウム、ニカドのソリューションが含まれます。
システムはどのように機能するのか?
完全な DC 電源システムには、通常、相互接続されたいくつかの機能セクションが含まれています。各セクションは特定のタスクを実行しながら、システム全体の可用性と保守性に貢献します。
- AC入力と整流:AC 電力は、充電モジュールを通じて安定化された DC 電力に変換されます。
- バッテリーの充電:このシステムは、フロート充電や均等化充電などの充電管理機能をサポートできます。
- バッテリーバックアップ:通常の AC 入力が利用できない場合、バッテリー バンクは蓄積された DC エネルギーを供給します。
- 直流分布：独立したフィーダ回路は、保護、制御、自動化、およびその他の負荷に DC 電力を分配します。
- 絶縁監視:このシステムは分岐の絶縁状態を監視し、異常な状態が発生した場合にアラームを生成します。
- インテリジェントな監視:動作パラメータ、アラーム、スイッチング状態、および履歴イベントを統合インターフェイスから監視できます。
モジュラー充電アーキテクチャにより、複数の充電モジュールを並列に構成することも可能になります。このアプローチは、単一の充電ユニットを中心に構築されたシステムと比較して、冗長性をサポートし、メンテナンスを簡素化できます。
主要な技術的パラメータ
プロジェクトの要件は、DC 負荷、バッテリー容量、自律時間、フィーダーの数、通信アーキテクチャ、および設置条件によって異なります。以下の仕様は、すべてのプロジェクトの汎用構成ではなく、利用可能な HAGOE プラットフォームを表しています。
| パラメータ | 羽越の代表的な仕様 |
|---|---|
| 定格入力電圧 | AC380V±20% |
| 定格周波数 | 50Hz±10% |
| 定格DC出力 | DC110V / DC220V |
| 出力電圧範囲 | DC90～130V / DC180～260V |
| 充電モジュールの電流 | モジュールに応じて 5A、10A、20A、または 30A |
| 監視画面 | HG-E5 7インチ / HG-E6 10.4インチ |
| 通信インターフェース | RS232 / RS485 / RJ45 |
| 通信プロトコル | MODBUS / IEC61850 / CDT オプション |
| 歴史的記録 | 500,000件以上の障害および操作記録 |
| キャビネットの寸法 | 800×600×2260mm / 2360mm |
EPC またはユーティリティ プロジェクトの場合、最終的な充電容量、バッテリ容量、フィーダの数、監視モジュール、およびキャビネットの配置は、公称キャビネット仕様のみから選択するのではなく、実際の DC 負荷リストとシステム設計から計算する必要があります。
バッテリーオプションはシステム設計にどのような影響を与えますか?
バッテリの選択は、バックアップのパフォーマンス、キャビネットの配置、メンテナンス計画、環境への適応性、ライフサイクルの考慮事項に直接影響します。したがって、プロジェクトではバッテリーを独立したコンポーネントとして扱うのではなく、充電器および監視システムと一緒に評価する必要があります。
鉛蓄電池
鉛蓄電池は、その成熟した技術と確立されたメンテナンス慣行により、従来の変電所や産業用途にとって実用的な選択肢であり続けています。従来のバッテリー構成が適切な GZDW システムに統合できます。
リチウム電池
リチウム電池ソリューションは、より高いエネルギー密度、コンパクトな設置、またはメンテナンス要件の軽減が重要な場合に検討できます。バッテリー アーキテクチャによっては、バッテリー管理システムの統合も指定される場合があります。
ニカド電池
Ni-Cd テクノロジーは、温度耐性と長寿命が重要な設計要素である厳しい環境向けに検討できます。適切な解決策は、バッテリーの種類だけではなく、プロジェクトの条件に基づいて決定する必要があります。
インテリジェントな監視が重要な理由
最新の DC 電源システムには、電気変換以上のものが必要です。オペレータは、充電モジュール、バッテリ、絶縁状態、アラーム、スイッチング状態、および過去のイベントに関するタイムリーな情報も必要とします。
羽越 の HG-E5 および HG-E6 監視プラットフォームは、パラメータ管理、障害分析、およびシステム監視のための工業用タッチスクリーン インターフェイスを提供します。構成に応じて、監視アーキテクチャは以下をサポートできます。
- 充電モジュールのステータス監視
- バッテリーの検査
- 分岐絶縁監視
- スイッチング状態監視
- アラーム管理
- 過去の障害と動作の記録
- 外部コミュニケーション管理
RS232、RS485、および RJ45 インターフェイスが利用可能であり、プロジェクト要件に応じて MODBUS、IEC61850、および CDT を選択できます。これにより、必要な通信構成が指定されている場合、システムはより広範な電力自動化または SCADA アーキテクチャへの統合に適したものになります。
システムはどこで使用されますか?
GZDW DC システムの主な目的は、制御、保護、および電気的動作が通常の AC 電力のみに依存できない場合に、信頼性の高い補助 DC 電力を提供することです。
変電所と発電所
一般的な負荷には、リレー保護システム、回路ブレーカーの動作機構、自動化機器、信号システム、その他の二次回路が含まれます。 110V および 220V DC 構成はどちらも、一般的な変電所要件に使用できます。
産業施設
工場、鉱山、冶金施設、化学プラント、その他の産業現場では、電気制御および保護装置用に集中 DC 電源が必要になる場合があります。
交通インフラ
鉄道およびその他のインフラストラクチャ プロジェクトでは、制御、信号、通信関連機器用の集中 DC システムが必要になる場合があります。モジュール構成により、システムをプロジェクト固有の電気要件に適合させることができます。
通信および補助システム
低電圧 DC 電源を必要とするアプリケーションは、該当する場合には設計された 48V ソリューションなど、適切な充電器とバッテリーの仕様で構成できます。
購入者は選択する前に何を考慮する必要がありますか?
DC 電源パネルの選択は、キャビネットの外観や公称電圧だけではなく、電気設計から始める必要があります。調達チームと EPC 請負業者は、完全な動作環境を評価する必要があります。
- DC システム電圧:プロジェクトに 48V、110V、220V、または別の設計された DC アーキテクチャが必要かどうかを確認します。
- 連続負荷および緊急負荷:実際の DC 負荷を計算し、バッテリ バックアップが必要な重要な負荷を特定します。
- バッテリー容量:必要な自立時間、バッテリー技術、環境条件、およびメンテナンス要件を決定します。
- 充電容量:負荷需要、バッテリ充電要件、冗長性に基づいて、充電器の数量と定格電流を選択します。
- フィーダーの要件:出力 DC 回路の数と保護要件を確認します。
- コミュニケーション：プロジェクトが既存のオートメーション システムと統合するために MODBUS、IEC61850、CDT、または別のインターフェイスを必要とするかどうかを確認します。
- キャビネットの寸法:利用可能な設置スペース、ケーブルの配線、バッテリーの配置、メンテナンスへのアクセスを確認してください。
- ドキュメント:可能な限り、SLD、負荷リスト、バッテリー要件、通信要件、および該当する技術仕様をサプライヤーに提供してください。
カスタマイズされたプロジェクトの場合、見積前にこれらの要素を確認することで、後の構成変更を軽減し、サプライヤーが実際の電気アーキテクチャに一致するシステムを開発できるようになります。
製造、テスト、品質保証
信頼性は個々のコンポーネントだけでなく、充電モジュール、保護装置、監視ユニット、バスバー、バッテリー、内部配線がどのように統合されているかにも依存します。 HAGOE は、その生産プロセスがキャビネットの製造、電気組み立て、配線検証、機能検査をカバーしていると述べています。
羽越 Electric Technology Co., Ltd. は 2008 年に中国の温州で設立され、その製品範囲には DC 電源システム、AC/DC 統合電源システム、UPS 機器、開閉装置、変電所、および関連する電気アセンブリが含まれます。その管理システムは ISO 9001:2015、ISO 14001:2015、および ISO 45001:2018 の認証を取得しています。
HG-GZDW-200AH/220V 構成のモデル固有のテスト証拠もあります。 HAGOE が公開した製品情報によると、この構成は、DL/T 459-2017 および GB/T 17626.18-2016 に基づいたテストで、レポート JW220252 に基づいて 2022 年 3 月に型式テストされました。報告された結論では、テストされた項目が該当する要件を満たしていると述べられています。
このような文書は、技術評価の際、特に EPC 請負業者またはプロジェクト所有者が調達のために追跡可能な情報を必要とする場合に役立ちます。購入者は、テストされた構成が、提供されている実際のプロジェクト構成に対応していることを常に確認する必要があります。
よくある質問
1. 利用可能なバッテリーの種類は何ですか?
このプラットフォームは、鉛蓄電池、リチウム電池、ニカド電池用に構成できます。選択には、DC 負荷、バックアップ時間、周囲条件、メンテナンス要件、プロジェクト仕様を考慮する必要があります。
2. システムは DC 110V および 220V をサポートできますか?
はい。 HAGOE が公開している仕様には、DC 110V および DC 220V システムが含まれています。充電器とバッテリーの要件に応じて、設計された 48V 構成も検討できます。
3. GZDW システムは EPC プロジェクト用にカスタマイズできますか?
はい。充電容量、バッテリー構成、フィーダー回路、監視モジュール、通信インターフェース、およびキャビネットの寸法は、承認された SLD、負荷リスト、および技術仕様に従って構成できます。
4. 監視システムは SCADA と通信できますか?
通信オプションには RS232、RS485、RJ45 インターフェイスが含まれ、選択した構成とプロジェクト要件に応じて、MODBUS、IEC61850、CDT をプロトコル オプションとして利用できます。
5. 充電器の容量はどのように決定すればよいですか?
充電器の容量は、DC 負荷、バッテリ容量、必要な充電時間、および必要な冗長性から計算する必要があります。プロジェクト固有の負荷リストは、公称キャビネット定格のみから充電器を選択するよりも信頼性の高い基準を提供します。
6. 見積もりを依頼する際にはどのような情報を提供する必要がありますか?
有用な情報には、DC 電圧、負荷リスト、バッテリーの種類と容量、必要なバックアップ時間、DC フィーダーの数、監視機能、通信プロトコル、設置寸法、プロジェクトの SLD または技術仕様が含まれます。
結論
適切に設計された DC 補助電源システムは、変電所、発電所、産業施設、インフラストラクチャ プロジェクトにわたる保護、制御、自動化、および通信機能の継続をサポートします。構成可能な DC 電圧、複数のバッテリー技術、モジュール式充電、インテリジェントなモニタリング、通信オプション、プロジェクトベースのエンジニアリングを備えた GZDW プラットフォームは、さまざまな電気アーキテクチャに適応できます。プロジェクト固有の仕様、バッテリーのサイジング、充電器の構成、または EPC/OEM 要件については、GZDW DC 電源ソリューションの詳細をご覧ください。お問い合わせDC 負荷リスト、SLD、技術要件、およびカスタマイズされた電源システム構成について HAGOE と話し合うことができます。
