35kV 高圧開閉装置

35kV システムは、大規模な産業施設、地域の変電所、発電施設、およびより高い送電および配電容量を必要とするその他の用途で一般的に使用されています。 10kV システムと比較して、35kV 開閉装置では、絶縁調整、沿面距離、スイッチング性能、機械的信頼性、および動作の安全性について、より大きな注意が必要です。

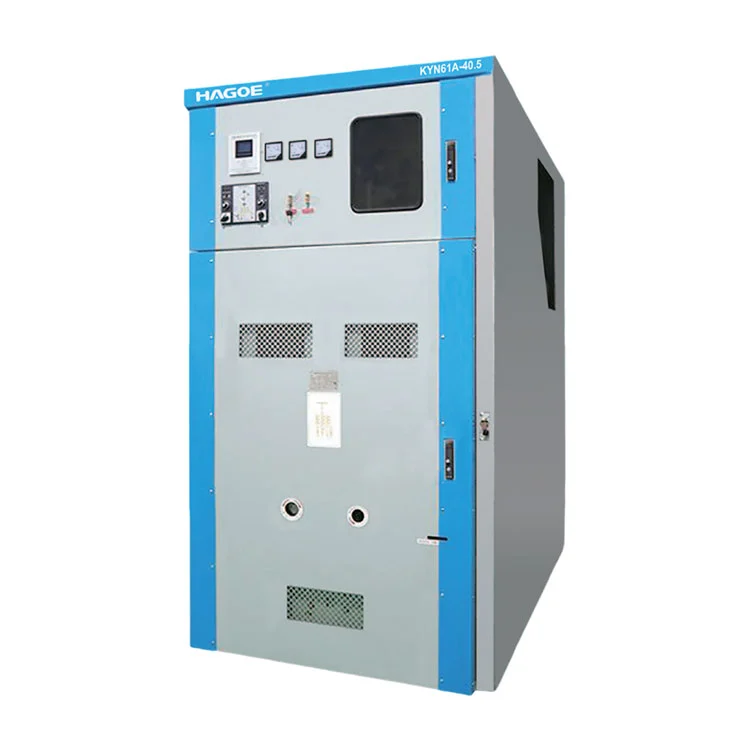

羽越電気KYN61-40.5 35kV 高圧開閉装置装甲・引出し式・金属封入構造を採用。サーキットブレーカー、バスバー、ケーブル接続、制御コンパートメントなどの主要な機能セクションは、組織的な運用とメンテナンスをサポートするために別個の機能エリアとして配置されています。

引き出し可能な構造は、定期的な切り替えとメンテナンスが必要な配電システムに特に適しています。サーキットブレーカートラックは、運用およびメンテナンスの要件に応じて運用位置とテスト位置の間を移動できるため、配電システム全体に対する機器の保守の影響を軽減できます。

より安全なメンテナンスを実現する構造設計

35kV 高電圧開閉装置の設計は、エンクロージャの保護だけでなく、高電圧機能領域の内部管理にも重点を置いています。金属製エンクロージャ、装甲分離、および引き出し可能な構造.

エンジニアリング アプリケーションの場合、この構成は 3 つの実際的な要件に対応します。

機能的分離:高電圧バスバー、回路ブレーカー、およびケーブル接続エリアは専用セクションとして配置され、さまざまな電気機能間の明確な分離を維持するのに役立ちます。

メンテナンスアクセス:引き出し可能なサーキットブレーカートラックを使用すると、オペレータやメンテナンス担当者は、開閉装置の筐体全体を分解することなく、点検や整備のために必要な位置にブレーカーを移動できます。

操作上の安全性:金属で囲まれた構造により、内部の通電コンポーネントから物理的に分離されます。機械的配置は、プロジェクトの電気的および機械的連動要件に合わせて調整することもできます。

35kV 開閉装置は、従来の配電盤を超えたものです。主な電気設計に応じて、入力フィーダ、出力フィーダ、バス カプラ、その他の機能回路用に構成できます。保護リレー、計測、監視、自動化システムと連携して電力を制御および配電します。

典型的なアプリケーションには次のものがあります。

• 35kV 変電所の入出力フィーダ
• 産業施設向け高圧配電システム
• 発電所の補助電源および配電システム
• 鉱山および大規模生産施設
• 地域の配電設備
• 頻繁な切り替えが必要な高電圧システム

大規模プロジェクトの場合、Hagoe Electric は、定格電圧のみに基づいてキャビネットを選択するのではなく、開閉装置の構成をシステム容量、短絡パラメータ、フィーダ配置、保護要件、利用可能な設置スペースに適合させることができます。

技術パラメータ

サービス環境

• 周囲温度:上限+40℃、1日の平均を超えない+35℃;下限-15℃.
• 高度： ≤ 2,000m.
• 相対湿度:1 日の平均を超えないこと95%;月平均を超えないこと90%.
• 震度：を超えないこと8°.
• 水蒸気圧:1 日の平均を超えないこと2.2kPa;月平均を超えないこと1.8kPa.
• 環境条件:設置場所には次のようなものがないこと。火災および爆発の危険、深刻な汚染、化学腐食、および激しい振動.

35kV 引込み式開閉装置構成を採用する理由

エンジニアリング調達の場合、固定高電圧開閉装置も引き出し式高電圧開閉装置も一般的に優れています。適切な構成は次によって異なります。メンテナンス戦略、運用継続性、スイッチング頻度、サービス要件.

35kV 引き出し可能な構成の主な利点は次のとおりです。

メンテナンスの柔軟性の向上:サーキットブレーカートラックは、点検や整備のために動作位置から引き出すことができます。

モジュール式の機能構成:同じプロジェクト内の入力フィーダー、出力フィーダー、バス カプラー、およびその他の回路用に複数のパネルを構成できます。

大規模な配信システムへの適合性:複数の開閉装置パネルを配置して、変電所、工業団地、大規模な工業施設向けの統合配電システムを構築できます。

このため、35kV 高圧開閉装置の選択では次の点を考慮する必要があります。定格電圧、定格電流、短絡遮断容量、短時間耐電流、ピーク耐電流、絶縁要件、設置条件、保護構成、キャビネットの寸法や購入価格だけを比較するのではなく。

エンジニアリング構成と技術サポート

2008年の設立以来、羽越電機テクノロジー株式会社送配電、パワーエレクトロニクス、新エネルギー電気機器に注力してきました。と18年以上の業界経験と34以上の国内特許を取得、同社は統合された研究開発、製造、試験、国際サービスシステムを開発しました。

35kV 開閉装置プロジェクトの場合、当社のエンジニアリング サポートは機器の製造以上のものをカバーします。お客様の主要なシステム情報に基づいて、当社の技術チームは次のことを支援できます。

システムパラメータ → 開閉装置構成 → 一次方式 → 二次保護 → パネル配置 → 設置条件 → 工場テスト → プロジェクト実施

製造拠点には、トルンプレーザー切断機、アマダCNC曲げ機、自動パンチング装置、電気試験装置、キャビネット製造、構造製造、製品テストをサポートします。

Hagoe Electric は ISO9001、ISO14001、ISO45001 管理システムにも基づいて運営しており、CCC、CE、CB、RoHS などの製品コンプライアンス機能を維持し、さまざまな市場のプロジェクトにサポート文書を提供しています。

よくある質問

1. 35kV高圧開閉装置とは何ですか?

35kV 高電圧開閉装置は、40.5kV、50Hz の三相 AC システム用に設計された装甲引出し式 AC 金属密閉型高電圧開閉装置です。主に受電、配電、制御、保護、監視に使用されます。

2. 35kV 開閉装置は通常どこで使用されますか?

一般的な用途には、発電所、変電所、大規模産業施設、鉱山作業、および 35kV クラスの受電および配電を必要とするその他の設備が含まれます。

3. なぜ引き出し式開閉装置を使用するのですか?

引き出し可能な設計により、回路ブレーカーのメンテナンス、テスト、交換が容易になり、大規模な配電システムにおける標準化された機器管理がサポートされます。

4. KYN61-40.5 33kv 屋内 vcb スイッチギア パネルはどのような環境条件をサポートしますか?

標準動作条件には、指定された湿度および環境条件とともに、標高 2000m まで、周囲温度範囲 -15°C ～ +40°C が含まれます。特殊な環境はプロジェクトエンジニアリング中に確認する必要があります。

5. Hagoe Electric は 35kV 開閉装置システムをカスタマイズできますか?

はい。キャビネット構成、入出力フィーダーの配置、一次電気方式、二次制御、および保護構成をプロジェクトの要件に合わせることができます。

6. 35kV プロジェクトにはどのような書類を提供できますか?

プロジェクトの要件に応じて、Hagoe Electric は、技術レビュー、調達、およびプロジェクトの承認のために、技術文書、認証文書、検査報告書、工場文書、および関連するエンジニアリング ファイルを提供できます。
