低電圧開閉装置は、発電、変電所、産業施設、商業ビル、インフラ プロジェクトの低電圧側で電力を分配、制御、保護、監視するために使用されます。
エンジニアリング プロジェクトの場合、低電圧開閉装置キャビネットの選択は、単に最低価格または最大定格電流を選択するだけの問題ではありません。キャビネットの構造が影響するフィーダの配置、メンテナンスへのアクセス、回路密度、モータ制御、拡張の柔軟性、設置スペース、および動作の安全性.
HAGOE Electric Technology Co., Ltd. は、確立された 4 つの低電圧開閉装置構成を提供しています。
最初の 3 つは一般に引き出し式/モジュラー構成に関連付けられていますが、GGD は固定タイプのキャビネットです。
HAGOE は、これら 4 つのモデルを交換可能なものとして扱うのではなく、プロジェクトの配電アーキテクチャ、負荷特性、メンテナンス要件、利用可能なスペース、将来の拡張計画に従ってキャビネット構造を選択します。

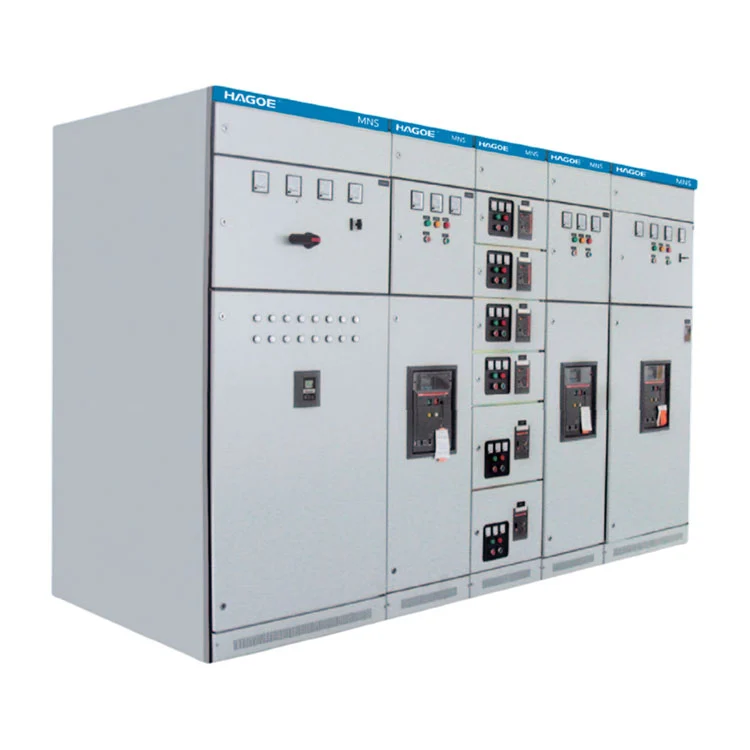

MNS は、モジュール式の低電圧開閉装置プラットフォームで、次のようなプロジェクトに適しています。高い回路密度、引き出し可能なユニット、運用の柔軟性、および保守性重要です。
そのモジュール式アーキテクチャにより、異なる機能ユニットを同じ開閉装置システム内に配置できます。構成に応じて、MNS システムは配電、モーター制御、無効電力補償、その他の低電圧アプリケーションに使用できます。
MNS は、大規模な産業施設、電力インフラ、商業ビル、および開閉装置が複数の機能回路に対応する必要があるプロジェクトに特に適しています。
GCS は、一般的に次の用途に使用される引き出し可能な低電圧開閉装置構成です。配電、モーター制御、集中電気制御.
モジュール式引き出し構造により、キャビネット全体を単一の固定アセンブリとして扱うことなく、個々の機能ユニットを操作および保守できます。これは、複数のフィーダまたはモータ回路を比較的コンパクトな配電システム内に編成する必要がある場合に役立ちます。
GCS は一般に、産業プラント、電力施設、石油化学設備、冶金、繊維生産、および大規模な建物で考慮されています。

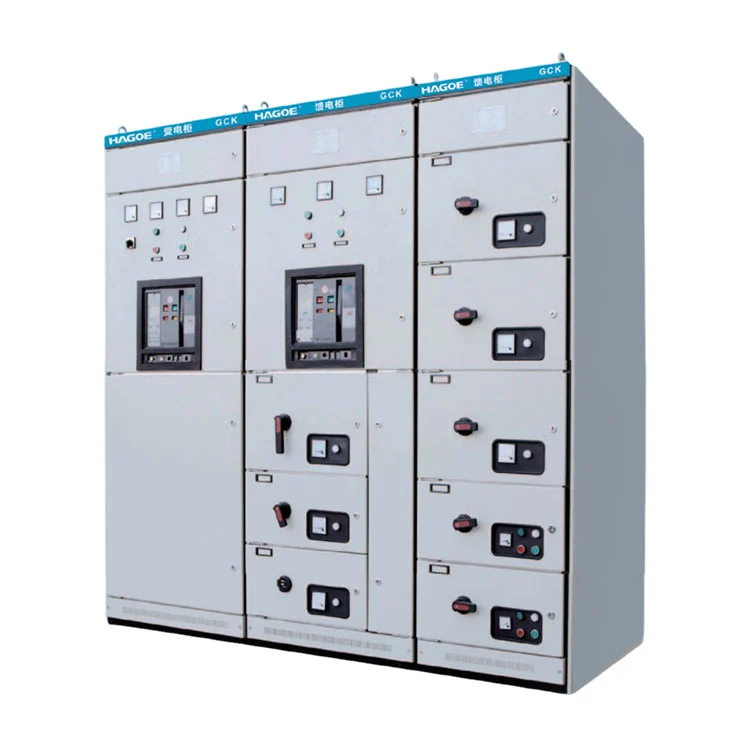

GCK は、以下を中心に設計された引き出し可能な低電圧開閉装置構成です。配電とモーター制御.
より高度にモジュール化されたキャビネット アーキテクチャと比較して、GCK は、不必要に複雑なキャビネット構成を使用せずに配電、モーター制御、集中制御の実用的な組み合わせが必要なプロジェクトによく選択されます。
一般的なアプリケーションには、工業生産施設、配電システム、モーター コントロール センター、および複数の発信回路を集中開閉装置設備から管理する必要があるプロジェクトが含まれます。

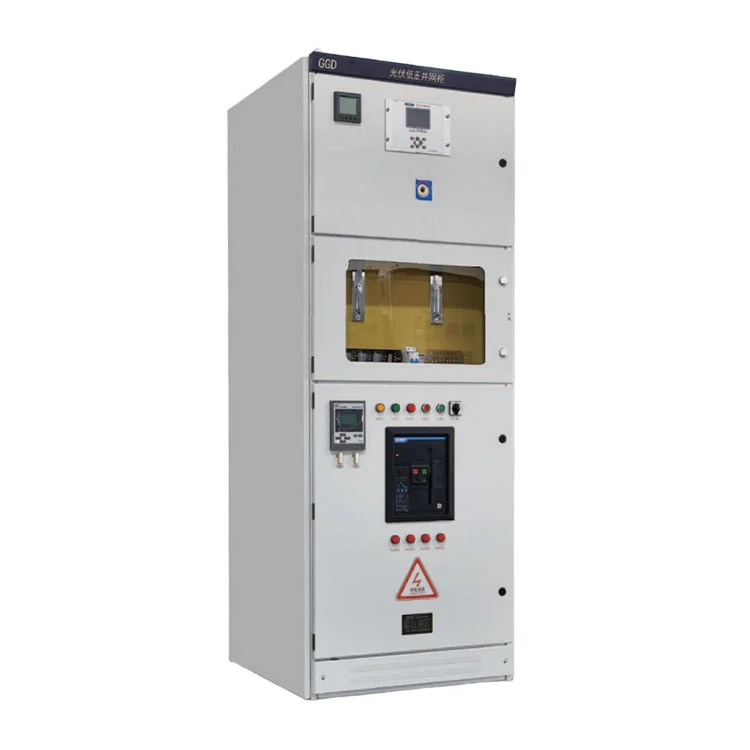

GGD は、上記の引き出し可能な構成とは異なるアプローチを採用しています。それは固定式低圧配電盤そのため、ドロワーユニットの頻繁な交換や高密度のモジュラー操作ではなく、信頼性が高く簡単な配電が主な要件であるプロジェクトに適しています。
その固定された内部配置は、回路構成が比較的安定している従来の配電室、変電所、産業施設、その他の設備に有利です。
フィーダーの配置が予測可能で、頻繁なユニット交換の要件が限られているプロジェクトの場合、GGD は実用的な固定キャビネット ソリューションを提供できます。
製品の選択は、キャビネット名ではなく電気システムから始める必要があります。
個々の機能ユニットを分離、撤去、検査、または交換する必要がある場合は、MNS、GCS、または GCK などの撤去可能な構成が考慮される場合があります。
モジュラーキャビネットアーキテクチャにより、利用可能な設置スペース内で複数のフィーダと機能ユニットを整理するための柔軟性が向上します。
GGD 固定開閉装置は、回路がユニットを頻繁に取り外す必要がなく、プロジェクトが単純な固定配電を優先する場合に検討できます。
選択ではフィーダーの容量だけでなく、モーターの始動特性、コンタクターの配置、保護、制御回路、および MCC の要件.
初期のキャビネット レイアウトでは、将来のフィーダ、追加の負荷、または配電アーキテクチャの変更に備えて、適切なスペースと機能容量を確保する必要があります。
| 開閉装置 | 構造方向 | エンジニアリングの主な焦点 | 代表的な用途 |
|---|---|---|---|
| MNS | モジュラー/引き出し式 | 回路密度と柔軟な構成 | 産業プラント、大規模流通システム |
| GCS | 引き出し可能/モジュール式 | 分配とモーター制御 | 産業および電力施設 |
| GCK | 引き出し可能 | 実用的な分配とモーター制御 | 産業流通、MCC |
| GGD | 修理済み | 従来の安定した配信 | 配電室、変電所、産業施設 |
注:実際の定格、保護クラス、区画、引き出し構成、バスバーの配置、およびコンポーネントの選択は、特定の設計およびプロジェクトの要件によって異なります。製品構成は、該当する技術仕様およびプロジェクト標準と照らし合わせて確認する必要があります。
HAGOE の低圧開閉装置事業は、その広範な電気機器製造能力によって支えられています。
会社は年に設立されました2008年 浙江省温州市、そしてそれ以上のものを持っています18年の経験送配電、パワーエレクトロニクス、産業オートメーション、新エネルギー電気機器など。
その製造リソースには次のものがあります。レーザー切断装置、CNC曲げ機、自動パンチング装置、SMT生産ライン、老化試験装置、電気試験装置.
開閉装置の製造では、キャビネットの品質は選択した電気部品だけでなく、板金の精度、バスバーの配置、アセンブリの品質、配線の一貫性、絶縁、機械的動作、および最終的な電気的テスト.
HAGOEは以下の体制で運営されています。ISO9001、ISO14001、ISO45001管理システムを構築し、プロジェクトの要件に応じて、関連する製品文書、検査記録、認証文書、技術ファイルを提供できます。
