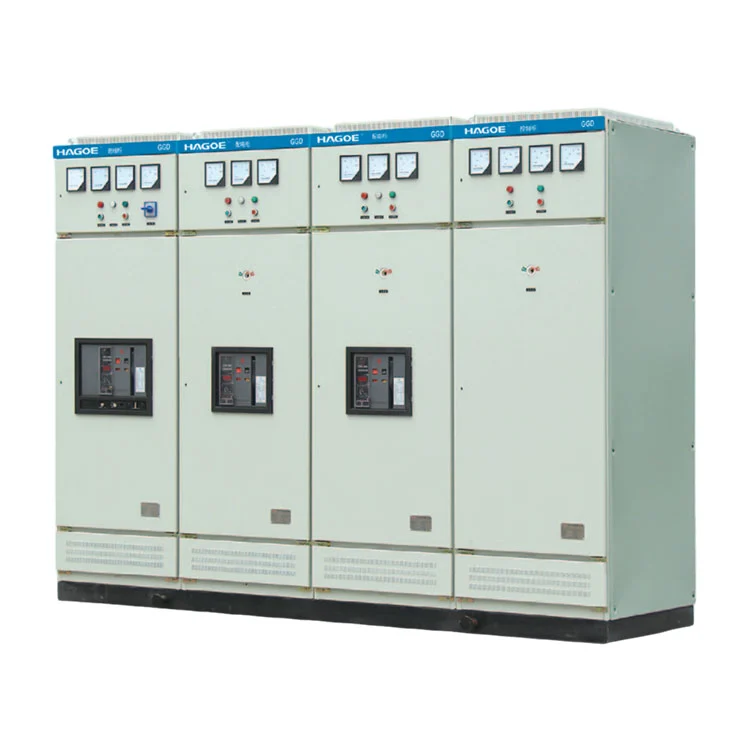

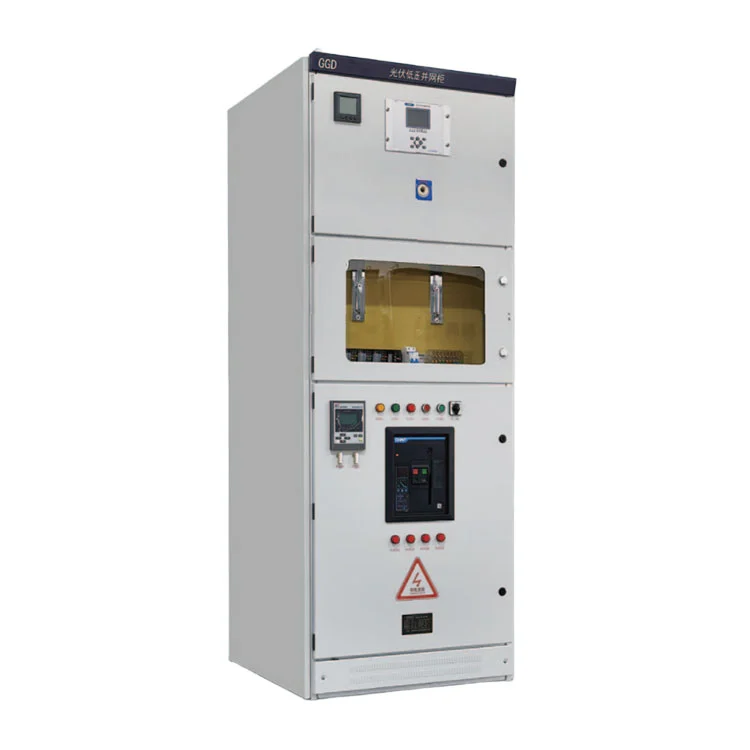

GGD 低電圧開閉装置

GGD は単なる金属製の筐体ではありません。それは低圧開閉装置アセンブリ回路ブレーカー、バスバー、保護装置、測定器、制御コンポーネントが含まれます。

一般的な配電システムでは、電力は低圧開閉装置に入る前に変圧器を介して降圧されます。 GGD 低電圧開閉装置は、主入力回路を通じて電力を受け取り、個別の給電回路を通じて照明、モーター、生産設備、その他の低電圧負荷に電力を分配します。

基本的な電力パスは次のように表すことができます。

変圧器 → 主受電回路 → 母線システム → 給電回路 → 電気負荷

このため、開閉装置の選択では定格電流以上のことを考慮する必要があります。予想短絡電流、負荷特性、引出回路数、母線配置、保護調整および設置条件すべてが最終構成に影響します。

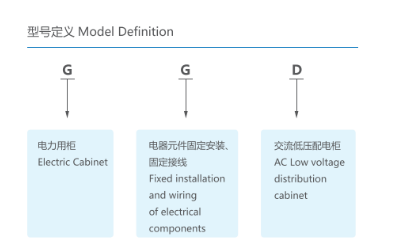

モデルの定義

工学的特性

GGD 低電圧開閉装置の主なエンジニアリング価値は、低電圧配電用の構造化された保守可能なプラットフォームを提供することです。

提供された製品仕様に基づくと、主な特徴は次のとおりです。

高い短絡遮断能力

GGD モデルごとに異なる定格短絡遮断電流レベルが提供されるため、システムの障害レベルに応じて開閉装置を選択できます。

熱的および動的耐性性能

キャビネットと導電システムは、短絡状態時に発生する熱の影響と電磁力に耐える必要があります。関連するパラメータには、定格短時間耐電流と定格ピーク耐電流が含まれます。

柔軟な電気構成

プロジェクトの要件に応じて、入力、出力、負荷、配電回路を構成できます。

実際の設置とメンテナンス

確立されたキャビネットアーキテクチャにより、機器の設置、回路検査、その後のメンテナンスが容易になります。

スケーラブルな分散アーキテクチャ

異なる配電容量に合わせて、GGD1、GGD2、GGD3 構成全体で異なる電流定格を使用できます。

GGD1 / GGD2 / GGD3 — 評価の違い

3 つの GGD グループを単に異なるキャビネット サイズとして見るべきではありません。それらの主な違いは次のことに関連しています。定格電流と短絡耐量.

調達メモ:負荷電流のみに基づいて最終モデルを選択しないでください。プロジェクトの短絡レベル、変圧器容量、保護調整、およびフィーダー構成も注文前に確認する必要があります。

短絡性能の説明

低圧開閉装置の選択では、定格短絡遮断電流、定格短時間耐電流、定格ピーク耐電流が故障性能のさまざまな側面を表します。

定格短絡遮断電流は、定義された条件下で指定された短絡電流を遮断する開閉装置の能力に関係します。

定格短時間耐電流は、特に熱ストレスに関連して、短絡イベント中に機器が指定された期間耐えることができる電流を示します。

定格ピーク耐電流は、ピーク短絡電流に関連する電磁力に関係します。

このため、これらのパラメータは、単に通常の動作電流に従ってキャビネットを選択するのではなく、プロジェクトの計算された予想される短絡電流と照合する必要があります。

電気構成オプション

GGD 低電圧開閉装置は、プロジェクトの配電トポロジーに従って構成できます。

一般的な構成には次のものがあります。

受信セクション

キャビネットを変圧器または上流の低電圧電源に接続します。

発信フィーダセクション

さまざまなエリアまたは機器に独立した給電回路を提供します。

モーター負荷

モーター用途に適切なスイッチング、保護、および制御デバイスを使用して構成されています。

配光

照明システム専用の低電圧回路を提供します。

無効電力補償

プロジェクトの力率と無効電力の要件に応じて、コンデンサ補償を組み込むことができます。

計測と監視

プロジェクトの要件に応じて、電圧、電流、電力、エネルギー、その他の監視機能を組み込むことができます。

実際の設置条件に基づいて設計

提供された製品データによると、GGD シリーズは次の一般的な動作条件を対象としています。

• 周囲気温:-5℃～+40℃
• 24時間平均気温:+35℃以下
• 設置高度:≤ 2,000m
• +40°C での相対湿度:≤ 50%
• +20°C での相対湿度: 最大90%
• 設置傾斜：垂直面から ≤ 5°
• 激しい振動、衝撃、または電気部品の腐食を引き起こす可能性のある条件にさらされる場所には適していません。

高地、高湿度、高腐食性、高振動などの特殊な環境の場合は、技術検討の段階で実際の現場状況を確認し、適切に機器を設定する必要があります。

GGD 低電圧開閉装置が使用される場所

GGD 低電圧スイッチギヤは、集中的な低電圧配電と制御を必要とする以下のようなアプリケーションに適しています。

発電所および変電所

低圧配電および補助電源システム用。

工業製造業

生産ライン、機械、ポンプ、ファン、その他の産業負荷用。

鉱業および重工業

産業用および鉱山用の配電システム用。

インフラプロジェクト

建物、都市インフラ、公共施設の低電圧配電用。

再生可能エネルギープロジェクト

全体的なシステム アーキテクチャの対象となる、再生可能エネルギー プロジェクトの AC 低電圧配電セクションの一部として。

配信ネットワークのアップグレード

既存の低圧配電システムのアップグレードおよび拡張用。

GGD と従来の低電圧配電キャビネットの比較

単純な住宅用または小規模な配布には、基本的な配布ボックスで十分な場合があります。産業プラント、変電所、インフラストラクチャープロジェクトでは通常、より明確に定義されたものが必要です短絡能力、バスバー容量、フィーダーの数量、保護構成、およびメンテナンス要件.

ここで、GGD 低電圧開閉装置アセンブリが、設計配電アプリケーションにより適したものになります。

板金から完全なキャビネットまでの品質管理

GGD は完全な電気アセンブリです。つまり、製品の品質は個々のコンポーネントだけでなく、キャビネットの製造精度、バスバーの接続、導体の間隔、接地の連続性、コンポーネントの取り付け、および完全なキャビネットの配線.

HAGOE は ISO9001 品質管理システムに基づいて生産を管理し、材料や部品の入荷検査からキャビネット全体のテストまで品質管理を適用しています。

一般的な製造プロセスには次のものが含まれます。

受入検査→板金加工→キャビネット組立→バスバー取付→部品取付→配線→電気検査→機能検査→最終検査

エンジニアリングプロジェクトの場合、HAGOE は調達要件に応じて技術文書、検査記録、認証文書、配線図、設置関連文書を提供できます。

よくある質問

GGD 低圧開閉装置は何に使用されますか?

GGD 低電圧開閉装置は、主に発電所、変電所、産業施設、鉱山企業、インフラプロジェクトにおける AC 低電圧配電、照明、制御および保護に使用されます。

GGD1、GGD2、または GGD3 はどのように選択すればよいですか?

選択は、定格電流、予想される短絡電流、フィーダ要件、およびシステム構成に基づいて行う必要があります。

GGD キャビネットはカスタマイズできますか?

はい。 HAGOE は、入力回路、出力フィーダ、計測、保護、補償、制御要件、設置寸法に従って電気構成をカスタマイズできます。

GGD は屋外設置に適していますか?

提供されている標準動作条件は、主に一般的な設置を対象としています。屋外で使用する場合は、構成前に筐体の保護、温度、湿度、日射量、その他の環境要件を確認する必要があります。
