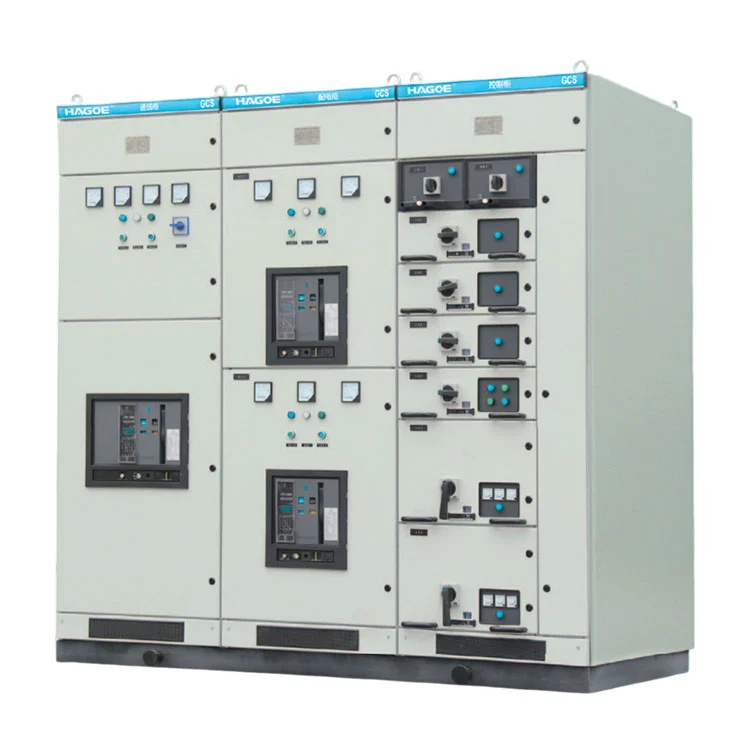

GCS 低電圧開閉装置

GCS 低電圧開閉装置は、従来の低電圧配電盤を超えたものです。のために開発された完全な開閉装置システムです。大容量、多回路、高度に自動化された配信アプリケーション。

大規模な発電所、石油化学施設、冶金生産ライン、高層ビルでは、同じ電力インフラ内で受電配電、送電フィーダ、集中モータ制御、無効電力補償を処理するために低電圧システムが必要になる場合があります。

GCS は、引き出し可能な機能ユニットを使用して、構造化されたキャビネット配置内でさまざまな電気機能を編成し、実際の負荷要件に応じて回路を構成できるようにします。

定格電流まで4000A, GCS は、従来のエンドユーザー向け配電のみではなく、大規模な低電圧配電システムに特に適しています。

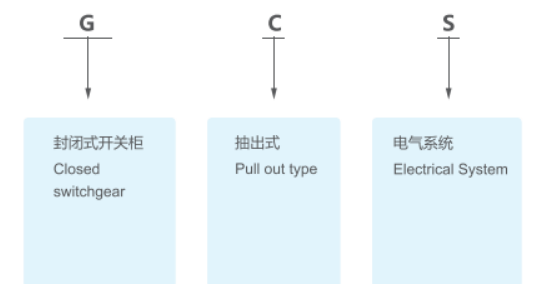

モデルの定義

1 つのシステムに 3 つのコア電気機能を搭載

GCS は、次の 3 つの主要な電気機能を中心に構成できます。

低圧配電
入力電力、バスバー配電、および複数の出力フィーダ回路に使用されます。

集中モーター制御
生産機械、ポンプ、ファン、コンプレッサー、その他の産業用モーター負荷を集中制御するように設計されています。

無効電力補償
システム設計に応じて無効補償機能を組み込むことで、力率管理と電力のより効率的な利用をサポートできます。

高度に自動化された産業施設の場合、GCS は監視コンピュータ、PLC、その他の制御システムとのインターフェース統合用に構成することもでき、開閉装置をより広範な産業オートメーション アーキテクチャの一部として機能させることができます。

高回路密度システム向けの引き出し可能なアーキテクチャ

GCS は引き出し可能な低電圧アーキテクチャ、分散スキームに従って機能ユニットを配置できるようになります。

大規模な産業プロジェクトでは、同じ開閉装置ラインナップ内で異なる定格と機能を持つ複数の回路が必要になる場合があります。完全に固定された構成では、回路のメンテナンス、システムの変更、および機器の保守がより制限される可能性があります。

GCS は、引き出し可能な機能ユニットを通じて回路を編成し、分配、制御、および保護機能のためのより構造化された配置を作成します。

このアーキテクチャは、以下の場合に特に適しています。

マルチフィーダ分配システム

一元化された MCC アプリケーション

大規模な産業オートメーションプロジェクト

効率的な設備メンテナンスが必要な生産システム

自動化された産業用電源システム向けに設計

GCS は、コンピュータ インターフェイスと高度な自動化を必要とする配信システムに特に適しています。

最新の産業用電力システムには、基本的な配電以上のものが必要です。オペレータは、動作ステータス、回路パラメータ、制御情報にアクセスする必要がある場合もあります。したがって、低電圧開閉装置は、より広範な産業用制御アーキテクチャと効果的に接続する必要があります。

プロジェクトの要件に応じて、GCS は適切な測定、保護、制御コンポーネントを組み込んで、PLC、監視システム、または産業用コンピュータとインターフェースできます。

この配電と制御の組み合わせにより、GCS は石油化学、冶金、発電、繊維製造などの連続生産産業に適しています。

技術パラメータ

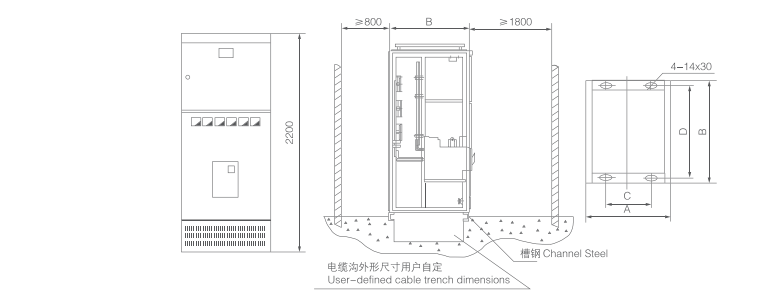

設置図

GCS 低電圧開閉装置 vs. GCK

GCS と GCK はどちらも引き出し可能なアーキテクチャを使用していますが、典型的なエンジニアリング アプリケーションは異なります。

GCK は一般的に次の目的で使用されます。産業用低電圧配電およびモーター制御、PC および MCC アプリケーションに重点を置いています。

GCS はより志向性が高く、大容量、高密度、高度に自動化された低電圧配電システム。最大 4000A の定格電流を備え、大規模配電、集中モータ制御、無効電力補償を含む統合アプリケーション向けに設計されています。

したがって、製品の選択には次の点を考慮する必要があります。

システム容量 → 入出力回路数 → モータ負荷 → 自動化要件 → 無効補償 → 設置スペース → メンテナンス要件

該当する業界

発電所

GCS は発電所の低電圧補助電源システムで使用でき、補助装置、モーター負荷、その他の低電圧負荷の集中分配と制御を実現します。

石油化学施設

石油化学施設には通常、連続運転と高度な自動化が必要です。 GCS は、これらの環境内での配電とモーターの集中制御に適用できます。

冶金および重工業

大規模な生産ラインや高出力モーター負荷向けに、GCS は複数回路の低電圧配電と集中制御のための構造化されたソリューションを提供します。

高層ビル

GCS は、電力、照明、その他の低電圧負荷を集中配電するために、大規模な建物の低電圧配電システムに統合できます。

設計基準と準拠

GCS システムは、低電圧開閉装置および制御装置に適用される以下の規格に従って設計されています。

• IEC 439-1 — 低電圧開閉装置および制御装置
• GB/T 7251 — 低電圧開閉装置および制御装置
• ZBK 36001 — 低電圧引込み式完全開閉装置
• GB/T 7251.12-2013

適用可能なプロジェクト標準、コンポーネント構成、およびテスト要件は、対象市場およびプロジェクトの技術仕様に従って定義できます。

品質管理

HAGOEは以下の体制で生産を行っています。ISO9001、ISO14001、ISO45001管理システムを構築し、完全な電気機器にプロセスベースの品質管理を適用します。

GCS の主要な品質管理段階は次のとおりです。

コンポーネントの品質 : コンポーネントのモデル、定格、入力、出力、制御および保護回路のマッチングの検証。

キャビネットの製作: レーザー切断、CNC曲げ、キャビネットの組み立て精度を管理します。

バスバーシステム: バスバーの仕様、接続、設置品質、絶縁要件の検証。

機能単位: 引き出し式ユニットのアセンブリ、機械的構造、および電気的接続の検査。

二次制御：制御配線、端子、計測、信号回路の検査。

完全なキャビネットテスト: 適用されるプロジェクト要件に従った納品前検査と電気的性能テスト。

よくある質問

GCS 低電圧開閉装置は何に使用されますか?

GCS は主に、発電所、石油化学施設、冶金、繊維工場、高層ビル、その他の産業用途における低電圧配電、モーターの集中制御、無効電力補償に使用されます。

GCSの最大定格電流はどれくらいですか?

GCS は最大 4000A の定格電流で構成でき、最終定格は入力、バスバー、およびフィーダーの設計によって決まります。

どのような電圧定格が利用可能ですか?

このシステムは、定格周波数が 50Hz または 60Hz の 380V、400V、および 660V の低電圧 AC システム用に設計されています。

GCSはモーター制御に使用できますか?

はい。 GCS は、産業用モーターの集中制御、分配、保護を目的とした MCC 関連の機能ユニットで構成できます。

GCS には無効電力補償を含めることはできますか?

はい。無効電力補償機能は、プロジェクト設計および力率管理要件に応じて組み込むことができます。
