MNS 低電圧開閉装置

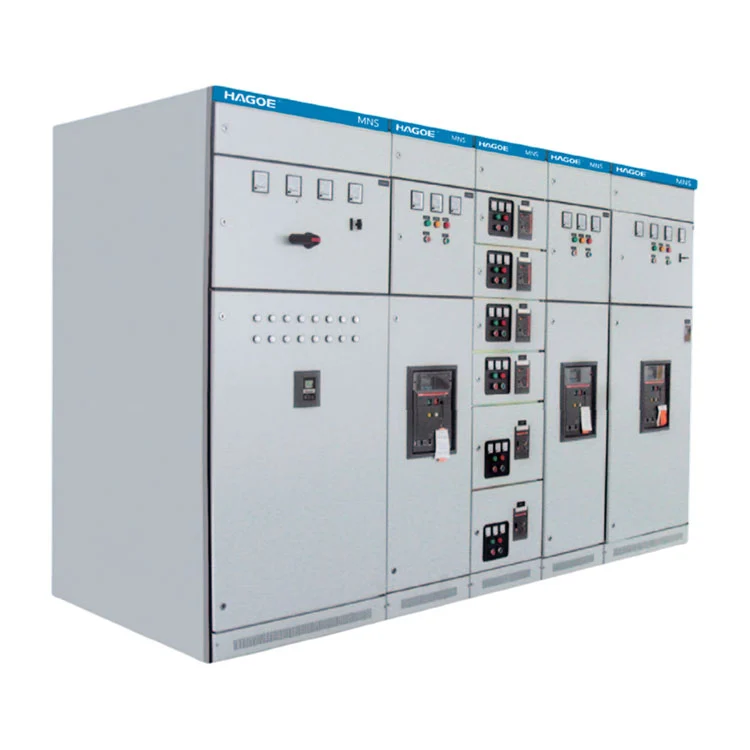

MNS 低電圧スイッチギヤは、モジュール式機能ユニットと引き出し可能なアーキテクチャを中心とした低電圧の完全なスイッチギヤ システムです。

MNS では、キャビネット全体の容量のみに基づいてキャビネットを構成するのではなく、機能ユニットの標準化された組み合わせを重視しています。入力フィーダ、出力回路、モータ制御ユニット、および補償回路はプロジェクトの電気設計に従って配置でき、開閉装置のラインナップをさまざまな負荷構造に適合させることができます。

HAGOE MNS は、最大 660V の定格動作電圧を備えた AC 電源システム向けに設計されており、電力変換、配電、および制御機能をカバーします。

複数の配電回路、MCC モーター制御回路、および集中電気制御を必要とする産業プロジェクトの場合、モジュラー アーキテクチャは開閉装置の内部機能を編成するためのより構造化された方法を提供します。

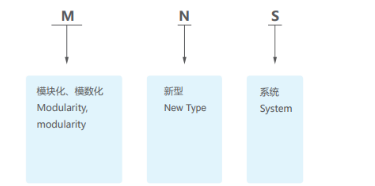

モデルの定義

3つの機能的なキャビネット構成

PC配電センター

PC キャビネットは、一次低電圧受電および配電に使用されます。現在の定格とプロジェクトの要件に応じて、Emax、MT、3WN、AH、ME シリーズサーキットブレーカー受電接続、保護、配電用。

MCCモーターコントロールセンター

MCC キャビネットは主に産業用モーター負荷用に設計されています。ドロワーユニットの寸法と回路要件に応じて、各機能回路は高遮断容量のモールドケースサーキットブレーカーまたはヒューズ保護付きロータリーロードスイッチを使用して、モーターを集中制御および保護できます。

無効電力補償キャビネット

無効電力補償キャビネットには以下のものが装備可能です手動、自動、遠隔無効電力補償機能プロジェクト設計に従って、配電システム内の力率管理をサポートします。

PC、MCC、および補償機能を組み合わせることで、MNS はスタンドアロンの配電キャビネットではなく、完全な低電圧配電およびモーター制御システムとして機能することができます。

機能維持のための引き出し可能なアーキテクチャ

MNS は引き出し可能な機能単位を使用します。産業用配電システムには、多くの場合、多数のフィーダー回路とモーター回路が含まれています。固定設置機器の場合、個々の回路のメンテナンスには、より大規模な現場での切断と作業が必要になる場合があります。

引き出し可能なアーキテクチャにより、各機能回路が独立したユニットに編成され、メンテナンス作業をより具体的にターゲットを絞って行うことができます。

エンジニアリング構成中に、回路タイプと定格に従って適切な引き出しユニットを選択し、標準化されたモジュールを通じて組み立てることができます。

この設計は、以下の場合に特に適しています。

多回路産業用配電

モーターコントロールセンター

大規模生産ラインの電力システム

集中電気室

連続稼働産業施設

プロジェクト固有の構成のための標準化されたモジュール

MNS 低電圧開閉装置の主な利点は、その引き出し可能な構造だけでなく、標準化されたモジュール設計.

産業プロジェクトには、同じ低電圧システム内に大容量の受電フィーダ、一般的な電力フィーダ、小型モーター回路、制御回路、無効補償回路が含まれる場合があります。これらの回路には、異なる電流定格、保護要件、および制御方法があります。

したがって、MNS 設定は以下に基づく必要があります。

変圧器容量

流入電流

フィーダー数量

モーター負荷

モーターの始動方法

保護要件

無効電力需要

制御および通信の要件

HAGOE は、顧客の単線図、負荷リスト、またはプロジェクトの技術仕様に従って、キャビネットの配置と機能ユニットを構成できます。

アプリケーション

MNS 低電圧スイッチギアは、特定の業界に限定されるのではなく、集中的な低電圧配電とモーター制御を必要とする産業システムを対象としています。

代表的なアプリケーションには次のものがあります。発電所、変電所、石油化学施設、冶金および圧延鋼材、輸送エネルギーシステム、軽工業および繊維工場.

技術パラメータ

保護レベル

サービス環境

MNS の標準使用条件は、機器の設計要件に従って確認する必要があります。一般的な条件には次のようなものがあります。

• 周囲気温:-5℃～+40℃
• 24時間平均気温:+35℃以下
• 高度：2000mを超えない
• +40°C での相対湿度:50%を超えないこと
• より高い相対湿度は、次のようなより低い温度で受け入れられる場合があります。+20°C で 90%
• 装置は、深刻な汚染、化学的腐食、火災、爆発の危険性、または激しい振動のある環境には設置しないでください。

輸送と保管は通常、以下の範囲内でサポートされます。-25℃～+55℃。不可逆的な損傷が発生しない限り、短期温度を高くすることも考慮できます。

などの特殊な用途に海洋石油掘削プラットフォームと原子力発電所、環境、断熱、構造、材料、およびテストの要件を定義するには、メーカーと個別の技術協定を確立する必要があります。

HAGOEのエンジニアリングと製造能力

羽越電機技術株式会社を設立2008送電、配電システム、パワー エレクトロニクスの分野で 18 年以上の経験があります。

MNS 低電圧開閉装置などの完全な低電圧システムに対して、HAGOE は標準的なキャビネット製造以上のものを提供します。当社の範囲は以下のとおりです電気スキームの設計、機能ユニットの構成、キャビネットの製造、コンポーネントの組み立て、完全なキャビネットのテスト、および国際配送.

会社が保有する34以上の国内特許を取得ドイツのTrumpfレーザー切断機、日本のアマダCNC曲げ機、自動CNCパンチング装置、SMT生産ライン、インテリジェント試験システムを備えた生産施設を運営しています。

これらの製造能力は、キャビネットの製造精度、構造の一貫性、生産の安定性をサポートし、エンジニアリング チームはプロジェクトの負荷、回路量、制御要件に応じたシステム構成に重点を置きます。

品質管理とコンプライアンス

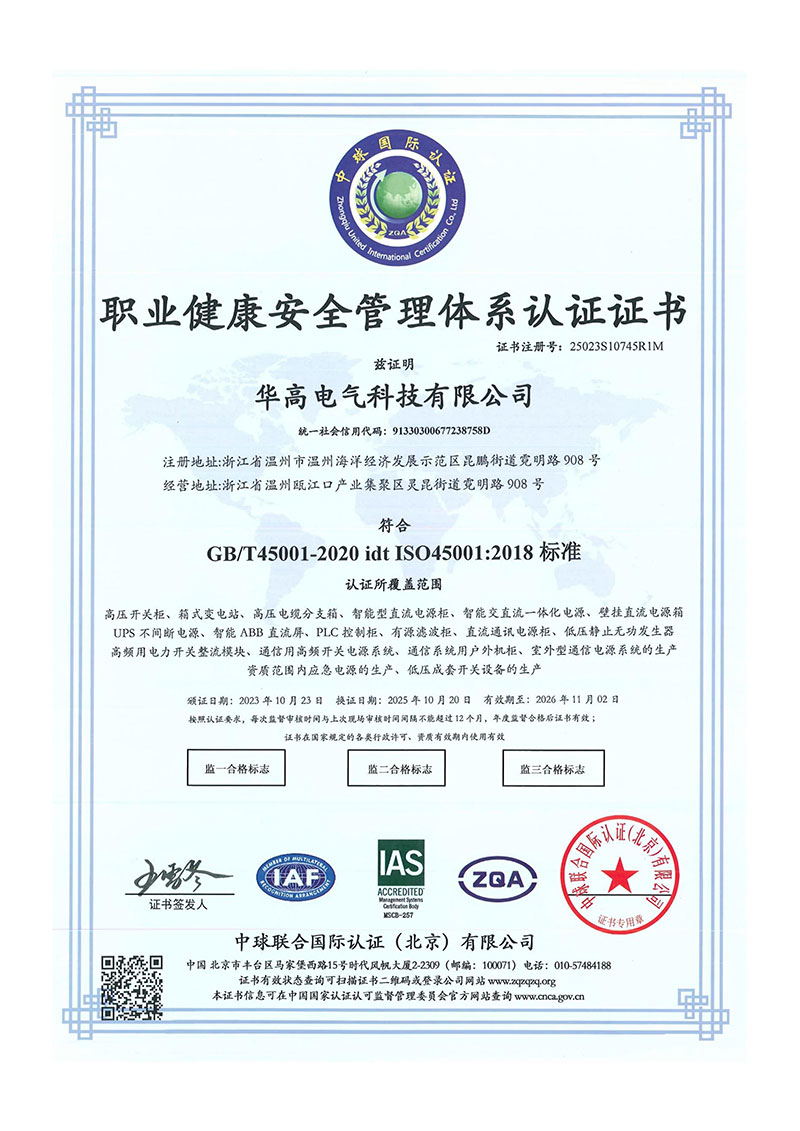

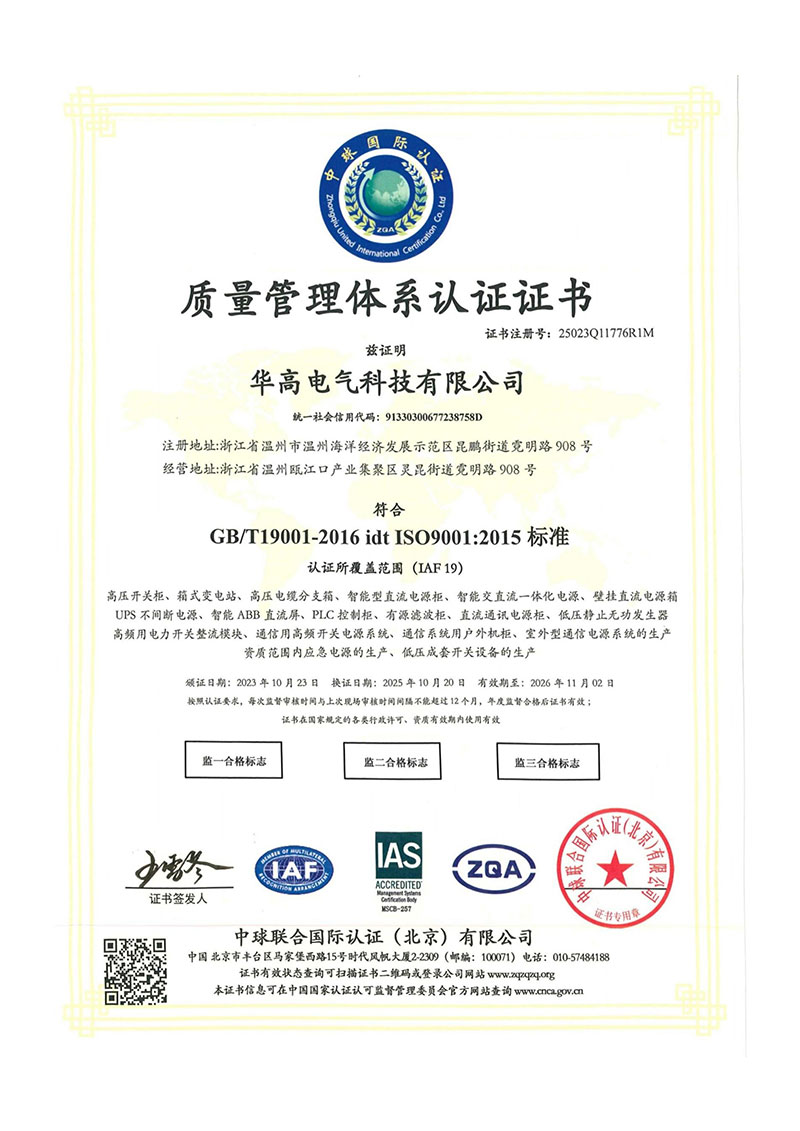

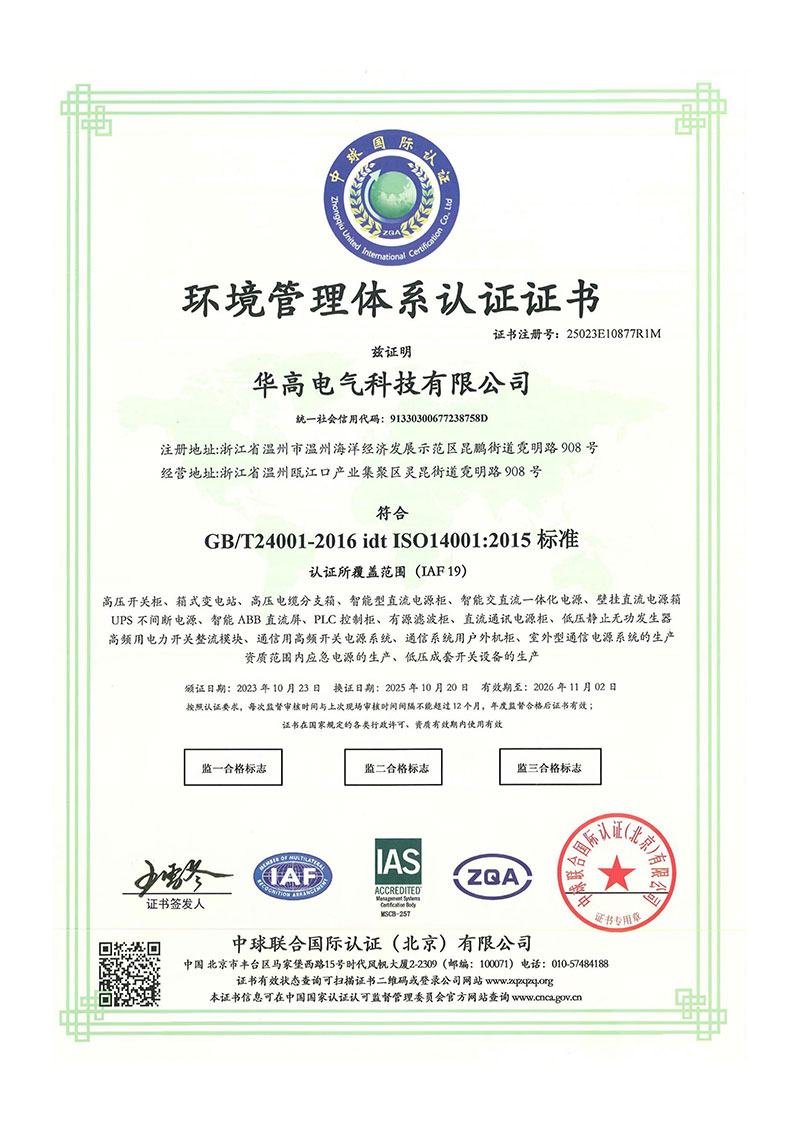

HAGOEは以下の体制で運営されています。ISO9001品質マネジメントシステム、ISO14001環境マネジメントシステム、ISO45001労働安全衛生マネジメントシステム.
