の主な違いは、オンラインUPS従来のスタンバイ UPS は、UPS インバータを通じて負荷が継続的に供給されるかどうかです。

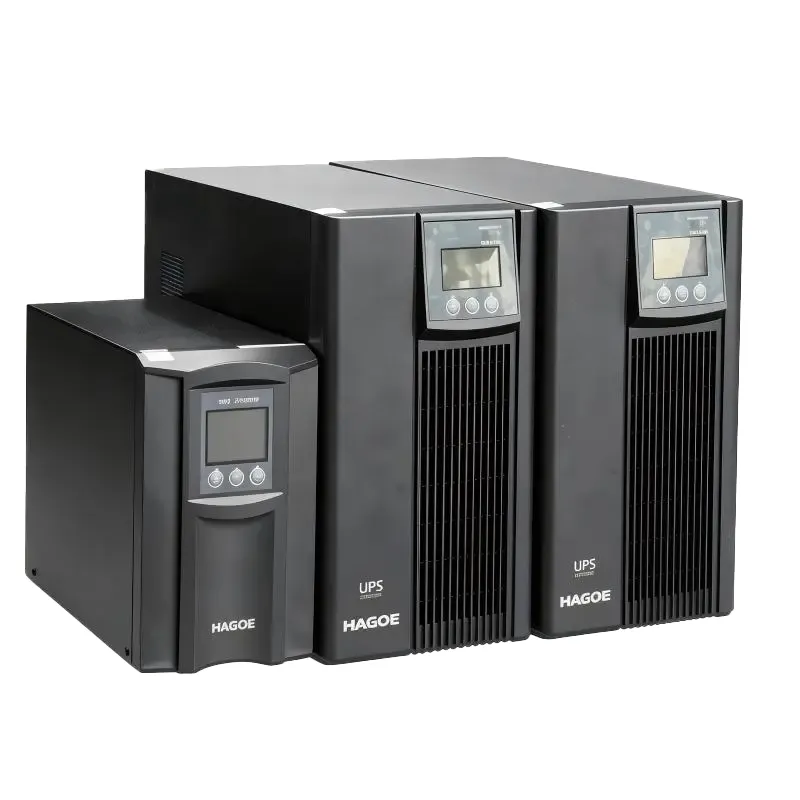

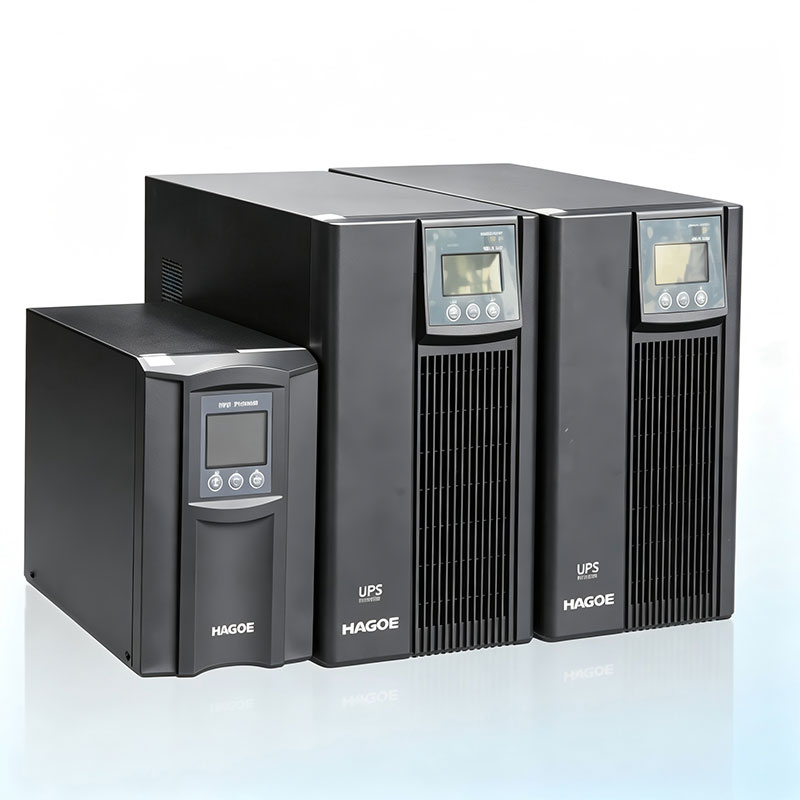

の高周波オンラインUPSを使用しますダブルコンバージョンオンライントポロジ。通常の商用環境では、AC 入力電力は整流器と DC リンクを通過してから、インバータを介して安定した AC 出力に変換されます。商用電源が異常になった場合でも、従来のスタンバイ UPS システムに伴う転送の中断なしに、バッテリはインバータに電力を供給し続けます。
したがって、このアーキテクチャは、電力品質の乱れに敏感なサーバー、医療機器、金融端末、精密機器に適しています。
オリジナル商品情報
パワーレンジ:
HC1～10KVA 単一入力および単一出力
H3C10～30KVA 3入力1出力
H3C310～100KVA 3入力3出力
高周波オンラインタイプ、スイッチング時間ゼロ
オリジナル商品情報
適用範囲: コンピュータデータセンター、医療機器、金融およびビジネスセンター、精密機器など
オリジナル商品情報
ダブルスイッチングオンラインタイプの設計により、UPSの出力が純粋な正弦波電源周波数追跡、位相ロックされた安定した電圧、フィルタリングされたノイズを備え、電力網の変動による干渉がないため、UPS はユーザーの機器に対してより包括的かつ完璧な保護を提供します。
オリジナル商品情報
マイクロプロセッサ制御が使用され、高周波パルス幅変調 (SPWM) を直接生成して UPS インバータを制御します。これにより、UPS の制御回路が簡素化され、UPS の安定性が向上します。デジタル制御技術UPS の信頼性を向上させるために、5K を超えるマシンは出力絶縁トランスを内蔵.
オリジナル商品情報
A 広い入力電圧系統電圧の大きな変動によるバッテリー電源への頻繁な切り替えを回避できるため、電力環境の悪い地域に適しています。入力周波数範囲は、45-55Hzこれにより、あらゆる種類の燃料発生装置が安定して動作し、石油機械に対するユーザーの要件を満たします。
オリジナル商品情報
それは持っています電源投入時自己診断UPS の隠れた問題による故障のリスクを回避する機能。多機能保護機能を備えています。AC入力過電圧/不足電圧保護、出力過負荷/短絡保護、インバーター過熱保護、バッテリー不足電圧早期警告保護、バッテリー過充電保護など、システム動作の安定性と信頼性が大幅に保証されます。
オリジナル商品情報
を通じてRS232インターフェイスとUPSインテリジェント監視ソフトウェアを使用すると、コンピュータと通信でき、UPSのさまざまなパラメータが通信インターフェイスに明確に表示されます。SNMPアダプターオプションで、UPS にはリモート ネットワーク管理機能があり、UPS データと電力情報を即座に提供し、さまざまなネットワーク オペレーティング システムを通じて通信および管理します。
| パラメータ | HC1K/HC1KS | HC2K / HC2KS | HC3K/HC3KS | HC6K/HC6KS | HC10K / HC10KS | HC15KS | HC20KS |
|---|---|---|---|---|---|---|---|
| 定格容量 | 1000VA / 800W | 2000VA / 1600W | 3000VA / 2400W | 6000VA / 4.8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW |
| 定格電圧 | 220/230VAC オプション | 220/230VAC オプション | 220/230VAC オプション | 220/230VAC オプション | 220/230VAC オプション | 220/230VAC オプション | 220/230VAC オプション |
| 定格周波数 | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| 入力電圧範囲 | 負荷 <70% の場合: 115±5 ～ 295±5VAC。負荷≧70%時：160±5～295±5VAC | 同じ | 同じ | AC176～276V | AC176～276V | AC176～276V | AC176～276V |
| 入力周波数範囲 | 45～55Hz | 45～55Hz | 45～55Hz | 45～55Hz | 45～55Hz | 45～55Hz | 45～55Hz |
| 力率 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 |
| 出力絶縁トランス | — | — | — | 内蔵 | 内蔵 | 内蔵 | 内蔵 |
| 出力電圧範囲 | AC220V±1% | AC220V±1% | AC220V±1% | AC220V±1% | AC220V±1% | AC220V±1% | AC220V±1% |
| 出力周波数範囲（バッテリーモード） | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% |
| 出力波形 – 線形負荷 | ≤3% 歪み | ≤3% 歪み | ≤3% 歪み | ≤3% 歪み | ≤3% 歪み | ≤3% 歪み | ≤3% 歪み |
| 出力波形 – 非線形負荷 | ≤6% 歪み | ≤6% 歪み | ≤6% 歪み | ≤6% 歪み | ≤6% 歪み | ≤6% 歪み | ≤6% 歪み |
| 過負荷容量 | 110 ～ 150%: 5 分間、その後バイパスに切り替えます。 >150%: 30 秒、その後バイパスに切り替える | 同じ | 同じ | 105 ～ 130%: 10 分間アラームが鳴り、その後バイパスに切り替わります。 >130%: 1 秒のアラームとバイパスへの切り替え。出力は 1 分後に閉じます | 同じ | 同じ | 同じ |
| ピーククレストファクター | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) |
| バッテリー電圧 | 標準: 24VDC;拡張時: 36VDC | 標準: 48VDC;拡張時:72VDC | 標準: 72VDC;拡張時:96VDC | 192VDC; 240VDC オプション | 192VDC; 240VDC オプション | 192VDC; 240VDC オプション | 192VDC; 240VDC オプション |
| スイッチング時間 (主電源→バッテリー) | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 |
| 通信インターフェース | RS232; SNMP オプション | RS232; SNMP オプション | RS232; SNMP オプション | RS232; SNMP オプション | RS232; SNMP オプション | RS232; SNMP オプション | RS232; SNMP オプション |
| 動作温度 | -20℃～+55℃* | -20℃～+55℃* | -20℃～+55℃* | -20℃～+55℃* | -20℃～+55℃* | -20℃～+55℃* | -20℃～+55℃* |
| 相対湿度 | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと |
| 保管温度 | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 高度 | 1,500mまで | 1,500mまで | 1,500mまで | 1,500mまで | 1,500mまで | 1,500mまで | 1,500mまで |
| 寸法（幅×奥行き×高さ、mm） | 360×147×220 | 440×192×340 | 440×192×340 | 369×190×688 | 442×190×688 | 592×250×826 | 592×250×826 |
| 正味重量 (kg) | 標準: 8.5;拡張: 11.9 | 標準: 16;拡張: 22.0 | 標準: 18.2;拡張: 27.9 | 標準: 51;拡張: 62 | 標準: 55;拡張: 63 | ご相談ください | ご相談ください |
| 実施基準 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
注:
| パラメータ | HC6KS | HC10KS | HC15KS | HC20KS | HC30KS |
|---|---|---|---|---|---|
| 定格容量 | 6KVA / 4.8KW | 10KVA / 8KW | 15KVA / 12KW | 20KVA / 16KW | 30KVA / 24KW |
| 定格電圧 | 380/400VAC オプション | 380/400VAC オプション | 380/400VAC オプション | 380/400VAC オプション | 380/400VAC オプション |
| 定格周波数 | 50Hz | 50Hz | 50Hz | 50Hz | 50Hz |
| 入力電圧範囲 | AC285～475V | AC285～475V | AC285～475V | AC285～475V | AC285～475V |
| 入力周波数範囲 | 45～55Hz | 45～55Hz | 45～55Hz | 45～55Hz | 45～55Hz |
| 力率 | >0.99 | >0.99 | >0.99 | >0.99 | >0.99 |
| 出力電圧範囲 | AC220V±1% | AC220V±1% | AC220V±1% | AC220V±1% | AC220V±1% |
| 出力周波数範囲（バッテリーモード） | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% | 50Hz±0.05% |
| 出力波形 – 線形負荷 | <3% | <3% | <3% | <3% | <3% |
| 出力波形 – 非線形負荷 | <4% | <4% | <4% | <4% | <4% |
| 過負荷容量 | 105% ～ 130%: 10 分、その後バイパスに切り替わります。 >130%: 1 秒アラームが発生し、その後バイパスに切り替わります。 1分後に出力がシャットダウンします。過負荷が解消されると、UPS は自動的にインバータ モードに戻ります。 | 同じ | 同じ | 同じ | 同じ |
| ピーククレストファクター | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) | 3:1 (最大) |
| バッテリー電圧 | 192VDC / 240VDC オプション | 192VDC / 240VDC オプション | 192VDC / 240VDC オプション | 192VDC / 240VDC オプション | 192VDC / 240VDC オプション |
| 切り替え時間 | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 | 0ミリ秒 |
| 通信インターフェース | — | — | — | — | — |
| 動作温度 | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 相対湿度 | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと | 0 ～ 95%、結露なきこと |
| 保管温度 | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ | -20℃～+55℃ |
| 高度 | 1,500mを超える場合: 容量ディレーティングが必要です | 1,500mを超える場合: 容量ディレーティングが必要です | 1,500mを超える場合: 容量ディレーティングが必要です | 1,500mを超える場合: 容量ディレーティングが必要です | 1,500mを超える場合: 容量ディレーティングが必要です |
| 実施基準 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 | YD/T 1095-2000 |
注: 元のイメージでは、[通信インターフェイス]、[作業環境]、および [物理プロパティ] フィールドが空白のままになっているため、サポートされていない仕様は追加していません。
高周波オンライン UPS の容量は、単にデバイスの数ではなく、実際の負荷に基づいて選択する必要があります。
ステップ 1 – 実際の負荷を計算する
まず、サーバー、ネットワーク機器、医療機器、制御システム、その他の重要な負荷の実際の電力要件を決定します。
ステップ 2 – 将来の拡張を検討する
将来的にデータセンターまたはサーバールームを拡張する計画がある場合は、UPS が長期間フル負荷で動作することを避けるために、十分な容量を確保する必要があります。
ステップ 3 – 入力および出力構成の確認
のHCシリーズは単相入力/単相出力のシナリオに適していますが、H3Cシリーズ三相入力/単相出力構成と三相入力/三相出力構成の両方をサポートします。大規模プロジェクトの場合は、配電システムのアーキテクチャに基づいて入出力モードを確認する必要があります。
ステップ 4 – バッテリーのバックアップ時間を決定する
UPS の定格容量とバッテリ バックアップ時間は別個のパラメータです。容量によって UPS がサポートできる負荷が決まりますが、主にバッテリ パックによって停電時の電力供給時間が決まります。
ステップ 5 – ジェネレーターの互換性を確認する
プロジェクトにディーゼル発電機またはその他の燃料発電設備が含まれる場合は、入力周波数と発電機の出力特性を検証します。この製品シリーズは、次の入力周波数範囲をサポートしています。45～55Hz発電機を使用するアプリケーションに適しています。
調達チームの場合、実際の電気条件に基づいて決定する必要があります。
次の場合は高周波 UPS を選択してください。

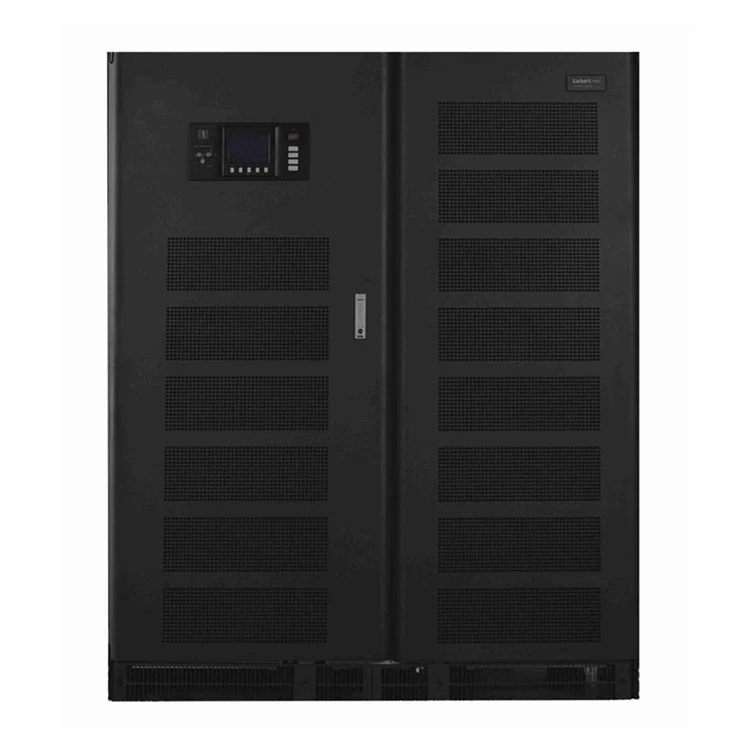

次のような場合には、低周波 UPS を検討してください。
高周波が常に低周波より優れているという普遍的な答えはありません。プロフェッショナルな UPS を選択するには、HAGOE は以下を評価することをお勧めします。実際の負荷プロファイル、最大負荷、非線形負荷の割合、モーターの始動電流、必要なバックアップ時間、発電機の特性、周囲条件、将来の拡張容量UPS アーキテクチャを選択する前に。
のために高周波オンラインUPSプロジェクトでは、HAGOE のエンジニアリング チームが、容量の選択、入出力構成、バッテリーのサイジング、およびお客様のアプリケーションに基づいたカスタマイズされたシステム設計を支援できます。
データセンターには、高レベルの電力継続性と電力品質が必要です。の高周波オンラインUPSオンライン ダブルコンバージョン アーキテクチャを使用して、重要な IT 負荷に安定化された電力を継続的に供給します。RS232そしてオプションのSNMP通信サポート遠隔監視。
医療機器は電源障害の影響を受けやすい場合があります。 UPS は、医療情報システム、精密医療機器、および安定したバックアップ電力と電力品質の保護を必要とするその他の重要な負荷に適用できます。
金融機関、オフィス、ビジネスセンターのサーバー、ネットワーク機器、データ端末は継続的な稼働が必要です。 UPS はバッテリー バックアップとリモート監視を提供し、ビジネス システムへの電力供給の中断による影響を軽減します。
電圧変動、電気ノイズ、停電は精密機器や制御機器に影響を与える可能性があります。オンライン UPS アーキテクチャは、二重変換を通じて安定化電源を提供します。
HAGOE は、UPS キャビネットの供給だけでなく、調達サイクル全体を通じてサポートを提供します。
先行販売:技術的なコンサルティング、製品の選択、容量のマッチング、カスタマイズされたソリューション設計、サンプルテスト、入札文書。
生産中:生産追跡、品質検査文書、物流調整、輸出文書。
インストール:英語の設置マニュアル、リモート技術ガイダンス、および試運転サポート。大規模なプロジェクトの場合、エンジニアはプロジェクトの範囲に応じてオンサイトの設置と試運転に参加できます。
アフターセールス： a 2年保証同社のサービス ポリシーに従って、生涯メンテナンス、リモート トラブルシューティング、スペアパーツの供給、テクニカル サポートをご利用いただけます。
に設立2008, HAGOEは浙江省温州市にある電気機器メーカーで、研究開発、設計、製造、販売、グローバルサービスを統合しています。同社の登録資本金は5,100万人民元、専門的なエンジニアリングチームと最新の生産拠点、34 以上の国内特許.

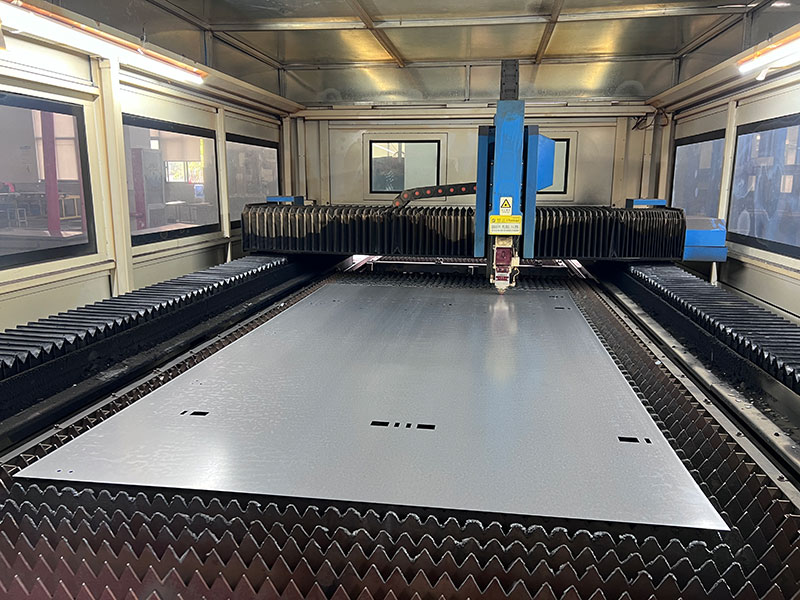

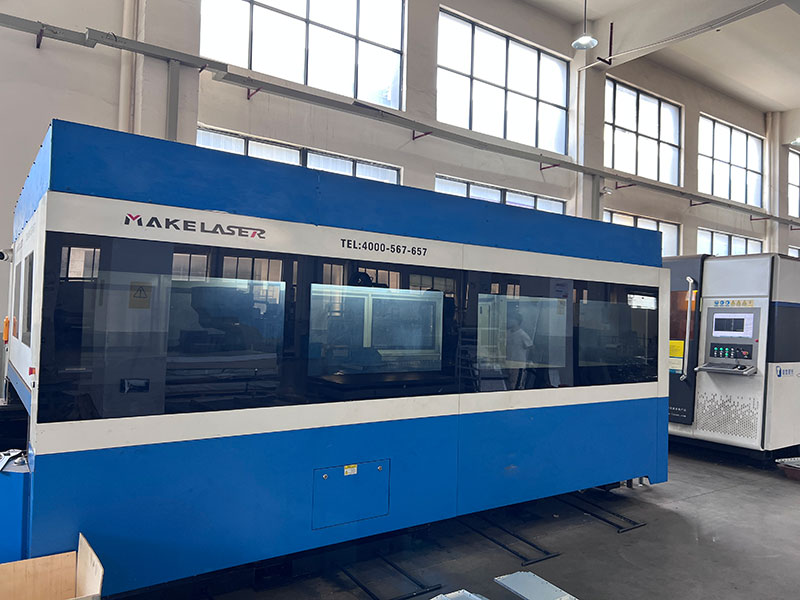

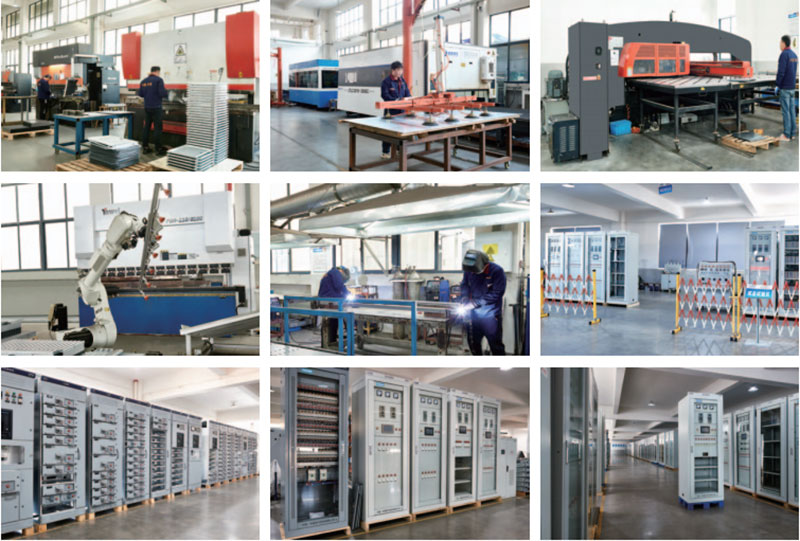

製造システムには以下が含まれますTRUMPFレーザー切断機、アマダCNC曲げ機、自動タレットパンチング装置、SMT 生産ライン、インテリジェント経年劣化試験システム、および EMC、IP 保護、および環境試験装置を備えています。
HAGOEは以下の体制で運営されています。ISO9001、ISO14001、ISO45001管理システム。適用される製品範囲に応じて、当社は次のことを維持します。CCC、CE、CB、RoHS関連のコンプライアンスを遵守し、該当する GB および IEC 要件に従って製品を開発します。
アンオンラインUPS負荷がインバータを通じて継続的に供給されるダブルコンバージョンアーキテクチャを使用します。従来のスタンバイ UPS は通常、商用電源が異常になった場合にのみ、負荷をバッテリ電源に移行します。
はい。のHCシリーズ高周波オンラインUPSカバーです1～10KVA単一入力および単一出力構成。
のH3Cシリーズカバー10～30KVA3 入力および 1 出力構成とH3C3-10–100KVA3入力3出力構成。
はい。製品仕様では、このシリーズを次のように説明しています。スイッチング時間ゼロの高周波オンラインタイプ.
指定された入力周波数範囲は、45～55Hz、システムは発電機で駆動される環境に適しています。発電機の容量、出力の安定性、UPS の入力要件は、プロジェクトごとに確認する必要があります。
はい。 UPS はサポートしていますRS232通信およびインテリジェント監視ソフトウェアはオプションですが、SNMPアダプターリモートネットワーク管理を可能にします。
保護機能には以下が含まれますAC入力過電圧/不足電圧保護、出力過負荷/短絡保護、インバーター過熱保護、バッテリー不足電圧警告、バッテリー過充電保護.
