低周波 UPS の中核となる機能は、変圧器だけでなく、低周波線間周波数変圧器とオンライン ダブルコンバージョン アーキテクチャの組み合わせにもあります。
入力 AC 電力は、まず整流器によって DC に変換されます。その後、DC バスが安定した中間電力段を提供し、その後インバータによって AC に変換されて負荷に出力されます。通常動作中、負荷は AC 入力に直接接続されるのではなく、インバータによって継続的に電力が供給されます。
低周波トランスは、入力回路と出力回路の間を電気的に絶縁し、突入電流、非線形負荷、異常な動作条件に対するシステムの耐性を強化します。
このアーキテクチャにより、低周波 UPS システムは、緊急バッテリ バックアップが必要な用途だけでなく、機器の継続性と電力品質に対する非常に高い要件が求められる用途に特に適しています。

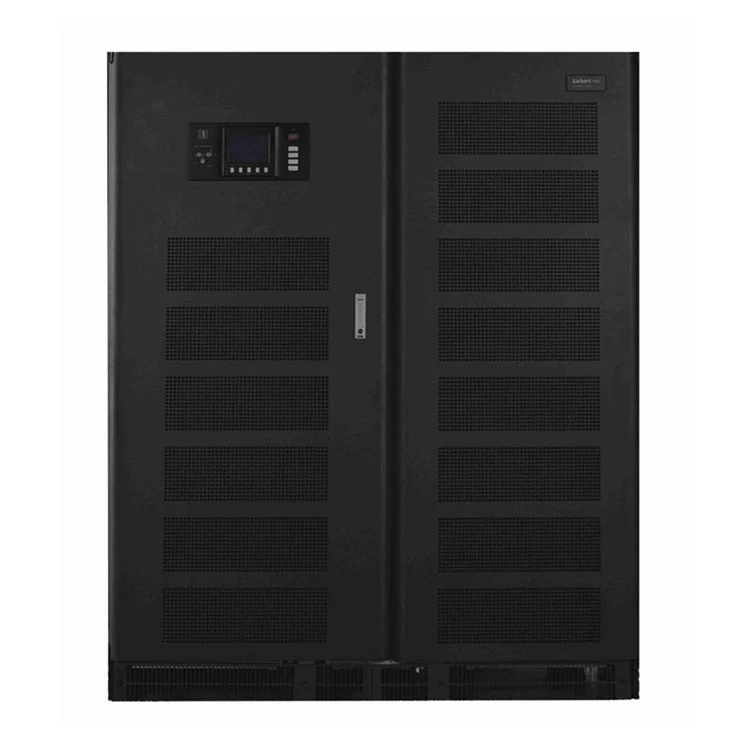

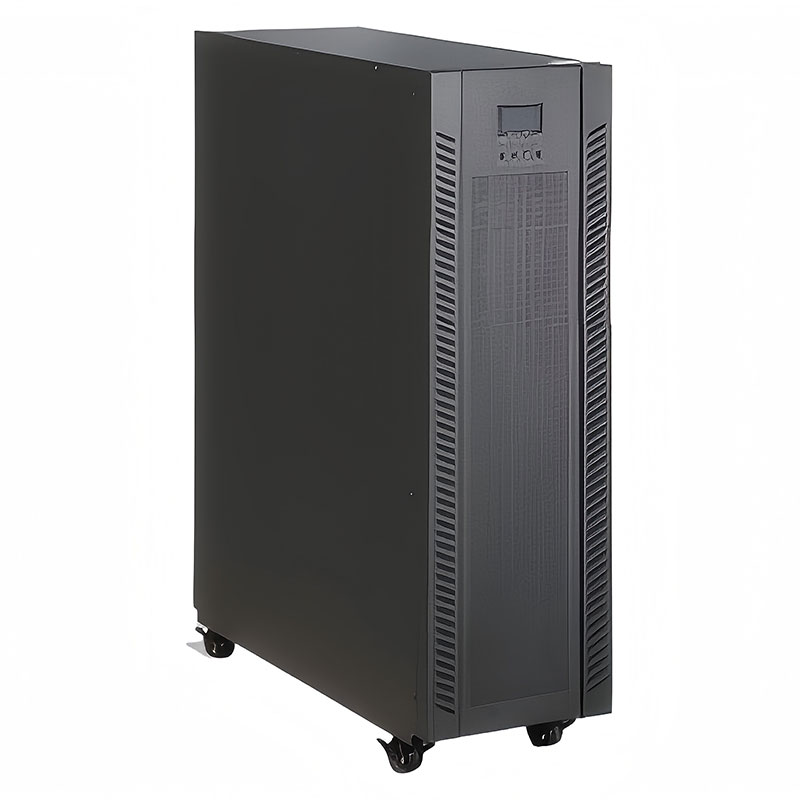

HAGOE 低周波 UPS は、典型的なオンライン二重変換電力パスに従います。
AC入力→整流器→DCバス→インバータ→低周波トランス→負荷
通常の商用条件では、整流器は安定化された DC 電力を DC バスに供給し、インバータは継続的に調整された AC 電力を負荷に供給します。
商用電源に障害が発生したり、指定された動作範囲を超えた場合、バッテリ システムが DC バスにエネルギーを供給し、インバータが負荷に電力を供給し続けます。これにより、従来のスタンバイ UPS アーキテクチャに伴う転送の中断がなくなりました。

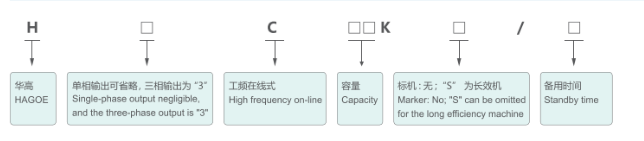

| カテゴリ | 技術的パラメータ | 仕様 |
|---|---|---|
| AC入力 | 定格容量 | 10kVA / 15kVA / 20kVA / 30kVA / 40kVA / 60kVA / 80kVA / 100kVA / 120kVA / 140kVA / 160kVA / 200kVA / 250kVA / 300kVA / 600kVA / 1000kVA / 1500kVA / 2000kVA |
| 動作モードと原理 | オンラインパワースタティックバイパススイッチ（連続スイッチング）、ダブルコンバージョンテクノロジー、電源出力の完全な分離 | |
| フェーズ番号 | 三相＋N＋G | |
| 電圧 | 380V±20% | |
| 頻度 | 50Hz±10% | |
| 最大電流 | 19A / 29A / 38A / 57A / 76A / 114A / 158A / 189A / 227A / 265A / 303A / 379A / 473A / 568A / 1040A / 1800A / 2700A / 3600A | |
| 力率 | 0.95（入力フィルタあり） | |
| ACバイパス入力 | ソフトスタート | 5秒以内に0～100% |
| フェーズ番号 | 三相＋N＋G | |
| 電圧 | 380V±15% | |
| 頻度 | 50Hz±2% | |
| 切り替え時間 | 過負荷時は0ms | |
| バッテリーシステム | 直流電圧 | 384V（12V電池32本） |
| フローティング充電電圧 | 432V | |
| カットオフ電圧 | 332V | |
| 最大放電電流 | 25A / 38A / 51A / 76A / 101A / 152A / 203A / 253A / 304A / 360A / 425A / 528A / 660A / 790A / 1500A / 2500A / 3700A / 5000A | |
| 充電電流 | 10 ～ 25 A (調整可能) | |
| AC出力 | フェーズ番号 | 三相＋N＋G |
| 電圧 | 380V±1%（定常負荷） | |
| 頻度 | 50 Hz ±2% (主電源) / 50 Hz ±0.05% (バッテリー電源) | |
| 力率 | 0.8 遅れ | |
| 出力波形 | 正弦波 | |
| 全高調波歪み | 線形負荷の場合は 3% 以下。非線形負荷の場合は 5% 以下 | |
| 動的負荷電圧過渡現象 | ±0.5％（0～100％負荷変化） | |
| 即時回復時間 | <10ms (±0.5%) | |
| 不平衡電圧 | ±3%以下;平衡負荷電圧の場合は±1%以下 | |
| 過負荷容量 | 10 分間は 120%。 150% 1分間（バッテリー電源） | |
| システムパフォーマンス | 作業効率 | >91%; ECO経済モードで95% |
| コンピュータ通信インターフェース | RS232 / RS422 | |
| 動作温度 | 0～40℃ | |
| 相対湿度 | 0 ～ 90%、結露なきこと | |
| ノイズ | 50 dB / 55 dB / 63 dB / 65 dB / 68 dB / 70 dB、容量に応じて | |
| 画面 | タイプA:小型LCD。タイプ B: 大型タッチスクリーン ディスプレイ (120 × 90 mm) |
UPS システムでは、変圧器は電圧変換のみに使用されるわけではありません。また、電気絶縁、過渡負荷処理、システム保護にも貢献します。
PLC システム、可変周波数ドライブ、モーター、コンタクター、大型整流装置などの産業用負荷は、起動時または動的動作中に重大な過渡電流を生成する可能性があります。 UPS 容量が定常状態の有効電力のみに基づいて選択される場合、インバータに過負荷、出力電圧の偏差、または不必要なバイパス動作が発生する可能性があります。
低周波トランスは、強力な過渡特性を備えた堅牢な磁気および電気インターフェースを提供し、始動電流や衝撃負荷が大きいアプリケーションに対して UPS の設計マージンを大きくします。
| 工学的要因 | 低周波UPS | 高周波UPS |
|---|---|---|
| トランス | 低周波電源トランス | 高周波トランス/トランスレス構造 |
| 電気的絶縁 | 強い | システムトポロジーに依存 |
| モーター始動負荷 | より適切な | 慎重なサイズ設定が必要 |
| 突入電流 | より高い耐性 | サイズ感にもっと敏感になる |
| 非線形荷重 | 適切な構成で適切 | 適切な構成で適切 |
| 産業用途 | 強いフィット感 | 一般的な IT 負荷により適しています |
| システム重量 | 比較的高い | 一般的にはよりコンパクトになります |
| 設置面積 | より大きな | より小さい |
| 一般的な優先順位 | 堅牢性と絶縁性 | 効率性とコンパクト性 |
プロジェクトが主にサイズ、重量、高電力密度に焦点を当てている場合は、高周波 UPS の方が有利である可能性があります。ただし、プロジェクトが絶縁、サージ負荷容量、産業環境への適応性、および長期的な動作安定性を優先する場合は、一般に低周波 UPS の方が良い選択となります。
したがって、HAGOO では、「高周波よりも低周波の方が常に優れている」という単純な論理に基づいて UPS を選択することはお勧めしません。代わりに、負荷の種類、力率、起動電流、バックアップ時間、およびグリッドの状態に基づいて UPS を構成することをお勧めします。
UPS の容量は、接続されているすべての機器の銘板定格を単純に加算することによって選択しないでください。
エンジニアリング評価では、以下を考慮する必要があります。
有効電力 (kW) → 力率 → 起動電流 → 非線形負荷率 → 将来の拡張 → 必要な冗長性
モーター駆動の機器の場合、定常状態の電力はそれほど高くないかもしれませんが、始動電流は大幅に高くなる可能性があります。したがって、システムのサイジング中に、インバータの過負荷能力と過渡応答を評価する必要があります。
バッテリー容量も、固定の Ah 値から選択するのではなく、実際の負荷に応じて計算する必要があります。
エンジニアリング計算では通常、UPS 容量、実際の負荷電力、DC バス電圧、バッテリストリング構成、放電率、必要な自立性、バッテリの経年劣化マージン、および周囲温度が考慮されます。
正確なシステム設計のために、バッテリーのサイズはメーカーの仕様に基づいて決定する必要があります。DC電圧範囲、最低バッテリー電圧、バッテリー放電特性.
プロジェクトの要件に応じて、HAGOE 低周波 UPS は次のような複数の保護機能を構成できます。
入力過電圧/低電圧保護、出力過負荷保護、短絡保護、バッテリー過充電/過放電保護、過熱保護、バイパス保護。
産業プロジェクトの場合、適切な保護の選択性を達成するために、上流のブレーカー、下流の保護装置、UPS 短絡保護の間の調整も評価する必要があります。
Hagoe Electric Technology Co., Ltd. は、エンジニアリング設計、板金製造、電子アセンブリ、システム統合、最終テストをカバーする統合製造プロセスを運営しています。

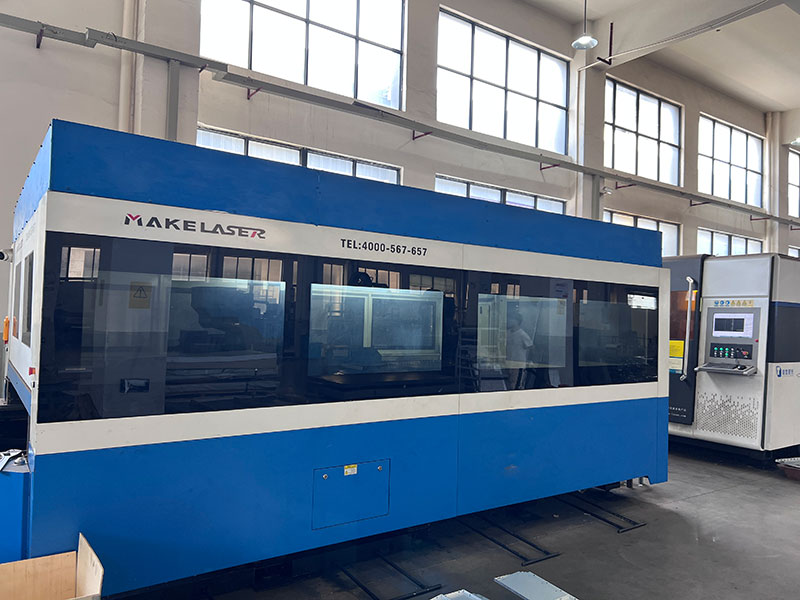

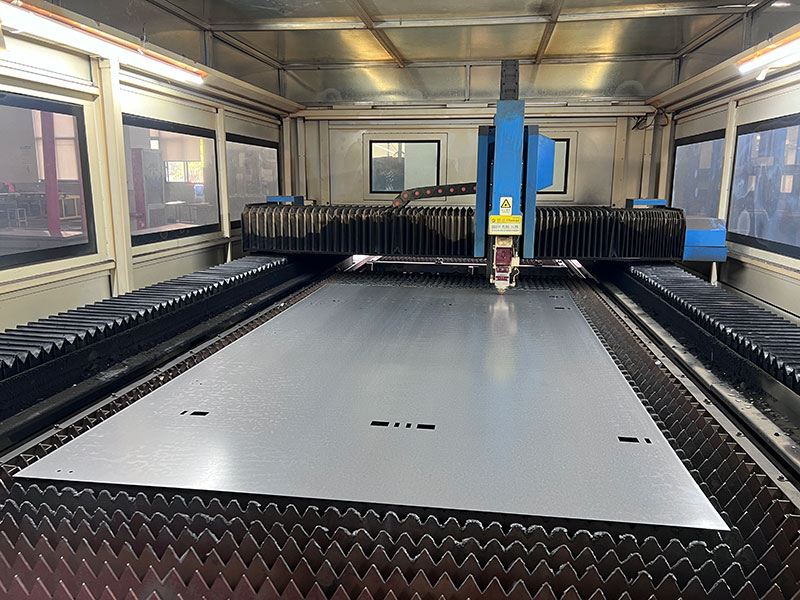

生産拠点には、ドイツのTrumpfレーザー切断機、日本のアマダCNC曲げ機、自動タレットパンチング装置、SMT生産ライン、インテリジェントエージングテストシステムが装備されています。
UPS システムなどの重要な電力機器の場合、コンポーネントの検査にとどまらない品質検証が必要です。製品の構成とプロジェクトの要件に応じて、テストには次のものが含まれます。
入出力電気パラメータ検証、保護機能テスト、通信テスト、負荷テスト、経年劣化テスト、および完全なシステム機能検証。
Hagoe は ISO9001、ISO14001、ISO45001 管理システムに基づいて運営されており、その研究開発と製造能力をサポートする 34 を超える国内特許を保有しています。
保護、監視、通信負荷のために連続電力を必要とする変電所、配電システム、パワーオートメーション機器に適しています。
PLC、DCS、産業用コンピュータ、オートメーションキャビネット、生産ライン制御システムに適しています。
安定した中断のない電力を必要とする医療用画像処理、モニタリング、その他の精密機器に適しています。
サーバー、ネットワーク機器、ストレージシステム、通信インフラに適しています。
HAGOEの品質管理は最終検査だけにとどまりません。材料の入荷から製造、組立、試運転、テスト、最終リリースまでの完全なプロセスをカバーします。
主な制御段階には以下が含まれます。
受入検査 → プロセス制御 → 電気アセンブリ検査 → システム試運転 → 性能試験 → 経年劣化検証 → 最終検査
カスタマイズされた UPS プロジェクトの場合、HAGOE のエンジニアは、生産前に顧客の負荷リスト、単線図、設置環境、およびプロジェクト標準を確認して、容量の選択、インターフェース構成、サイト設置に関連するリスクを軽減できます。
HAGOEは、機器の種類やプロジェクトの規模に応じて、さまざまな設置および試運転サポートを提供します。
標準的な壁掛け UPS ユニットおよび小型システムの場合、HAGOE は英語の設置マニュアルと年中無休のリモートビデオテクニカルサポートにより、訓練を受けた顧客チームがリモート試運転支援を受けながら設置を完了できるようになります。
中型 UPS システム、配電キャビネット、および完全な機器セットについては、プロジェクトの要件に応じてオンサイトでの設置と試運転を手配できます。
大規模な発電所および EPC プロジェクトの場合、HAGOE は納入前に専用の設置および試運転計画を作成し、オンサイト サポートのための技術担当者を手配できます。
基本情報には、負荷容量、実際の負荷電力、力率、入出力電圧、周波数、必要なバッテリ自律性、負荷タイプ、設置環境、バイパス要件、および通信プロトコルが含まれます。
モーター負荷は高い始動電流を生成する可能性があります。したがって、UPS はモーターの定格運転電力だけに従って選択されるのではなく、十分なインバーター過負荷能力と過渡性能が必要です。
はい。 HAGOE は、プロジェクトの要件に応じて、UPS、バッテリー システム、配電コンポーネント、監視インターフェイス、バイパス構成、および関連する電気機器を統合できます。
はい。入出力電圧、周波数、キャビネット構成、通信インターフェース、保護構成、ラベル付け、文書化、および該当するコンプライアンス要件をターゲット市場に適合させることができます。
EPC プロジェクトの場合、HAGOE は技術選定段階から参加し、システム構成、図面、技術文書、生産追跡、検査文書、設置ガイダンス、試運転サポートを提供します。
