記事の概要: GCS 低電圧開閉装置大容量、多回路、自動化された低電圧電源システム向けに設計されています。引き出し可能な機能ユニット、集中モーター制御、配電および無効電力補償機能を備えており、発電所、石油化学施設、冶金、繊維工場、高層ビルなどの要求の厳しいアプリケーションをサポートできます。羽越信頼性の高い配電、柔軟な回路構成、最新の産業用制御システムとの統合を必要とするプロジェクト向けに GCS ソリューションを提供します。
目次
羽越 は品質とコンプライアンスをどのようにサポートしていますか?
GCS 低電圧開閉装置とは何ですか?

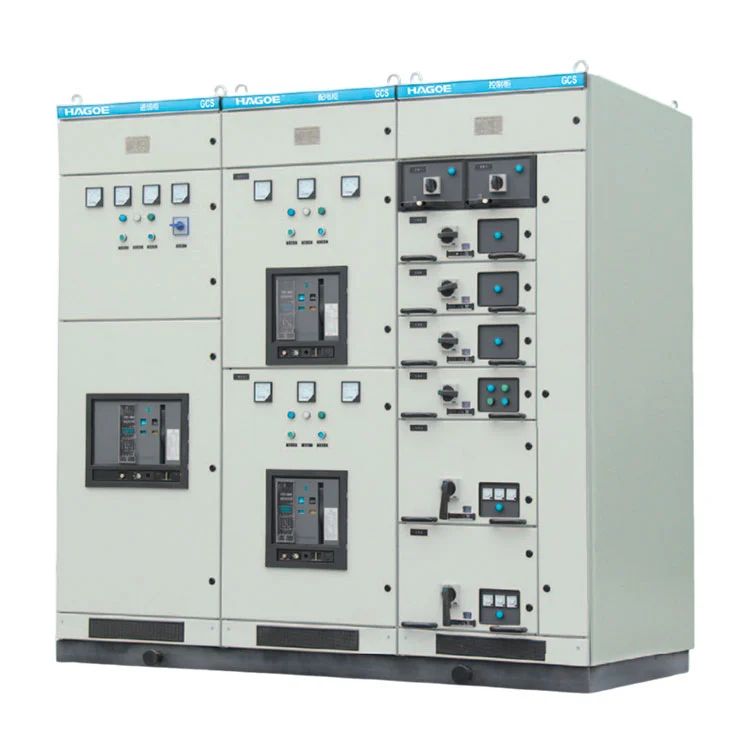

羽越 GCS 低電圧開閉装置は、大規模配電、集中モーター制御、無効電力補償用に開発された引き出し式低電圧開閉装置システムです。これは、一般的な定格動作電圧が 380V、400V、および 660V で、50Hz または 60Hz で動作する三相 AC 電源システムに適しています。
限られた数の回路向けに設計された基本的な配電キャビネットとは異なり、GCS は、複数の入出力フィーダ、モータ負荷、および制御機能を 1 つの構造化された開閉装置ラインナップ内に編成する必要がある電気システムを対象としています。
このシステムは最大 4000A の定格電流を処理できるため、大規模な産業施設や、低電圧電気負荷が大きいその他のアプリケーションに適しています。
そのアーキテクチャは、PLC、監視コンピュータ、その他の産業用制御システムとの接続もサポートします。このため、GCS は、配電と自動化が統合インフラストラクチャの一部として動作する必要がある施設に特に関連します。
GCS 開閉装置の主な機能は何ですか?
GCS システムの価値は、調整された低電圧開閉装置構成内でいくつかの重要な電気機能を組み合わせる能力にあります。
低圧配電
GCS は、入力電力、バスバー配電、および複数の出力フィーダ回路用に構成できます。この配置により、電気エネルギーを主入力セクションからさまざまな生産ライン、機器グループ、および補助負荷に分配することができます。
集中モーター制御
産業施設には、ポンプ、ファン、コンプレッサー、コンベア、生産設備を駆動する多数のモーターが搭載されていることがよくあります。 GCS には、モーターの集中制御と保護のための機能ユニットを組み込むことができ、構造化されたモーター制御アーキテクチャ内でこれらの負荷を整理するのに役立ちます。
無効電力補償
プロジェクト要件に応じて無効電力補償を組み込むことができます。電気システムの一部として適切に設計された補償装置は、力率管理をサポートし、電力の使用率を向上させることができます。
産業オートメーションの統合
高度に自動化された生産環境では、GCS を測定、保護、制御、通信コンポーネントで構成できます。これらの機能により、スイッチギヤは PLC、監視コンピュータ、およびより広範な産業オートメーション システムと接続できるようになります。
- 入出力配電
- モーターの集中制御
- 回路保護と測定
- 無効電力補償
- PLCと監視システムの統合
- 多回路電気管理
なぜ引き出し可能な設計が重要なのでしょうか?
GCS の重要な特徴の 1 つは、引き出し可能な機能ユニット アーキテクチャです。キャビネット全体を 1 つの固定された電気アセンブリとして扱う代わりに、電気的役割と負荷要件に応じて機能ユニットを通じてさまざまな回路を編成できます。
このアプローチは、電気負荷の定格電流、制御要件、メンテナンス スケジュールが異なる大規模な産業プロジェクトで役立ちます。
たとえば、生産施設では、モーター、ポンプ、ファン、補助装置、送出フィーダー用に個別の回路が必要になる場合があります。引き出し可能な構成により、開閉装置システム内にこれらの機能を配置するための構造化された方法が提供されます。
引き出し可能なアーキテクチャの主な利点
- 柔軟な回路構成:分散設計に応じて機能ユニットを配置できます。
- 高い回路密度:複数の電気機能をコーディネートされたラインナップで整理できます。
- メンテナンスの利便性:引き出し可能な構造により、整備中に個々の機能ユニットへのアクセスが簡単になります。
- アプリケーションの柔軟性:このアーキテクチャは、配電、モーター制御、自動化指向のプロジェクトに適しています。
- システム拡張：構造化された構成は、プロジェクト固有の回路要件に適合させることができます。
多数のフィーダと連続生産要件を備えた施設では、これらの特性により、電気システム計画時に引き出し可能な開閉装置が重要な考慮事項となる可能性があります。
主な技術パラメータは何ですか?
技術仕様は、最終プロジェクト設計、電気負荷スケジュール、適用される規格と照らし合わせて常に確認する必要があります。次のパラメータは、GCS システムに提供される主要な仕様をまとめたものです。
| パラメータ | 仕様 |
|---|---|
| 主回路定格電圧 | AC380V / 400V / 660V |
| 定格周波数 | 50Hz / 60Hz |
| 定格絶縁電圧 | 690V / 1000V |
| 水平バスバー定格電流 | 最大4000A |
| 垂直母線定格電流 | 1000A |
| バスバー短時間耐電流 | 50kA / 80kA、0.1s |
| バスバーのピーク耐電流 | 105kA / 176kA |
| 主回路電源周波数試験電圧 | 2500V/1分 |
| 補助回路の電源周波数試験電圧 | 1760V / 1分 |
| 保護レベル | IP30 / IP40 |
これらのパラメータは、GCS が単純なエンドユーザー配電ではなく、一般に大容量の産業用低電圧アプリケーションとして考慮される理由を示しています。最終的な構成は、負荷特性、短絡要件、環境条件、プロジェクト仕様に従って選択する必要があります。
GCS 開閉装置はどこで一般的に使用されますか?
GCS は、配電に複数の回路、大きな負荷、および集中制御要件が関係するアプリケーション向けに設計されています。その適用範囲は、いくつかの要求の厳しい産業および商業環境をカバーします。
発電所
発電施設では、GCS を低電圧補助電源システム内で使用して、補助装置、モーター、その他の低電圧負荷に電力を分配できます。
石油化学施設
石油化学プラントは継続的に稼働することが多く、自動化された機器に大きく依存しています。 GCS は、ポンプ、ファン、コンプレッサー、および関連する生産設備の低電圧配電と集中モーター制御をサポートできます。
冶金および重工業
大規模な生産ラインでは、複数の高出力モーター回路とフィーダーが必要になる場合があります。 GCS は、集中制御と保護をサポートしながら、これらの回路を組織化するための構造化されたプラットフォームを提供します。
繊維製造業
繊維工場には、調整された生産プロセス内で動作する多数の電気駆動機械が含まれる場合があります。集中型の低電圧開閉装置システムは、配電回路とモーター制御回路の組織化に役立ちます。
高層ビル
大規模な建物では、照明、機器、その他の電気負荷のために集中低電圧配電が必要になる場合もあります。 GCS は、配電システムにより高い容量と複数の調整された回路が必要な場合に検討できます。
GCS と GCK 開閉装置はどのように比較できますか?
GCS と GCK はどちらも引き出し可能な低電圧開閉装置アプリケーションに関連付けられていますが、プロジェクトの要件によってどのアーキテクチャが適切であるかが決定される必要があります。 GCK は一般に産業用低電圧配電とモーター制御に関連付けられていますが、GCS は大容量、高密度、高度に自動化されたアプリケーションを指向しています。
| 考慮 | GCS | GCK |
|---|---|---|
| 代表的な用途 | 大規模流通および自動化指向システム | 産業用流通およびモーター制御 |
| 建築 | 引き出し可能な機能ユニット | 引き出し可能な機能ユニット |
| システム容量 | 最大 4000A の定格電流構成 | プロジェクト構成に応じて選択 |
| モーター制御 | サポートされています | 共通アプリケーション |
| 自動化の統合 | PLCと監視システムの統合に最適 | プロジェクト構成に応じて異なります |
| 無効電力補償 | デザインに合わせて組み込むことが可能 | プロジェクトに応じて |
この比較は、普遍的な機器選択ルールとして扱われるべきではありません。電気技術者は、開閉装置アーキテクチャを選択する前に、完全な負荷プロファイル、回路配置、自動化要件、設置条件、適用される規格を評価する必要があります。
GCS 開閉装置システムはどのように選択すればよいですか?
適切な GCS 構成を選択するには、定格電流を確認するだけでは不十分です。適切に設計されたシステムは、開閉装置を完全な配電アーキテクチャに適合させる必要があります。
1. システム電圧を決定する
プロジェクトが 380V、400V、または 660V で動作するかどうかを確認し、必要な周波数、絶縁レベル、その他の電気的特性を検証します。
2. 負荷と電流を計算する
入力電力、フィーダー負荷、モーター負荷、将来の容量要件を分析します。バスバーと機能ユニットの定格は、実際の電気設計に従って選択する必要があります。
3. 回路数を定義する
キャビネットの配置を最終決定する前に、入力フィーダー、出力フィーダー、モーター制御回路、補助回路、その他の機能要件をリストします。
4. 自動化要件の評価
施設で PLC、産業用コンピュータ、または監視システムを使用している場合は、開閉装置の設計段階で必要な測定、保護、制御、および通信インターフェイスを定義します。
5. メンテナンス要件を考慮する
連続生産施設の場合、メンテナンスのアクセスしやすさと機能単位の構成が、適切な引き出し可能な構成を決定する重要な要素となる可能性があります。
- 定格電圧と周波数
- 合計および個別の回路電流
- 短絡耐性要件
- 機能ユニットの数と種類
- モーター制御の要件
- リアクティブ補償要件
- 自動化および通信インターフェース
- キャビネットの寸法と設置スペース
- 環境および保護の要件
羽越 は品質とコンプライアンスをどのようにサポートしていますか?
産業用開閉装置の場合、製造品質は電気の安全性、信頼性、長期にわたる動作性能と密接に関係しています。 HAGOE は、製造が ISO9001、ISO14001、および ISO45001 管理システムに基づいて行われており、電気機器の製造全体にわたってプロセスベースの品質管理を適用していると述べています。
GCS の品質管理活動には、コンポーネントの検証、キャビネットの製造、バスバーの検査、機能ユニットの組み立て、二次制御検査、およびキャビネット全体のテストが含まれます。
| 品質管理段階 | 主な焦点 |
|---|---|
| コンポーネントの検証 | 電気部品のモデル、定格、互換性 |
| キャビネットの製作 | レーザー切断、CNC曲げおよび組立精度 |
| バスバーの検査 | バスバーの仕様、接続、設置および絶縁 |
| 機能ユニットの検査 | 機械的構造、組立および電気接続 |
| 二次管理検査 | 制御配線、端子、計測、信号回路 |
| 完全なキャビネットテスト | 出荷前検査と電気的性能試験 |
GCS システムは、IEC 439-1、GB/T 7251、ZBK 36001、GB/T 7251.12-2013 など、該当する低電圧開閉装置および制御装置の規格を参照して設計されています。正確な規格、コンポーネントの選択、およびテスト要件は、目的の市場およびプロジェクトの仕様に従って確認する必要があります。
羽越について詳しくはこちら低電圧開閉装置ソリューションを使用すると、購入者は製品範囲を確認し、アプリケーション要件に応じてさまざまなキャビネット構成を比較できます。
よくある質問
GCS 低電圧開閉装置は主に何に使用されますか?
GCS は主に、大規模な産業用および商用電気システムにおける低電圧配電、集中モーター制御、無効電力補償に使用されます。一般的な用途には、発電所、石油化学施設、冶金、繊維工場、高層ビルなどがあります。
GCSの最大定格電流はどれくらいですか?
GCS システムは、最大 4000A の定格電流に設定できます。最終的な電流定格は、受電回路、バスバーの設計、フィーダ構成、およびプロジェクト全体の要件によって異なります。
GCS ではどのような電圧定格が利用可能ですか?
GCS は、定格周波数が 50Hz または 60Hz の 380V、400V、および 660V の低電圧 AC システム用に設計されています。
GCS はモーターの集中制御に使用できますか?
はい。 GCS には、ポンプ、ファン、コンプレッサーなどの産業用モーターの集中分配、制御、保護のためのモーター制御関連の機能ユニットを組み込むことができます。
無効電力補償を GCS に組み込むことはできますか?
はい。無効電力補償は、プロジェクトの電気設計および力率管理要件に従って組み込むことができます。
GCS は PLC または産業用制御システムと統合できますか?
はい。プロジェクトの構成に応じて、GCS は測定、保護、制御コンポーネントを組み込み、PLC、監視コンピュータ、その他の産業オートメーション システムとインターフェースできます。
羽越 でより構造化された産業用配電システムを構築
大容量低電圧配電、集中モーター制御、引き出し可能な機能ユニット、自動化統合を必要とするプロジェクトに対して、GCS は複雑な電気システムを組織するための柔軟なプラットフォームを提供します。 HAGOE は、電圧、電流、回路数量、モーター負荷、自動化機能、設置条件に基づいて、プロジェクト固有の開閉装置要件をサポートできます。信頼できるものを調達している場合GCS 低電圧開閉装置産業または商業プロジェクト向けのソリューション、お問い合わせ電気仕様、負荷要件、プロジェクトの詳細を考慮して、適切な構成、技術的ソリューション、見積もりについて話し合います。
