GZDW DC 電源パネル

HAGOE GZDW DC電源パネルは、変電所、発電所、産業施設、および重要な電気インフラ向けに設計された統合 DC 補助電源システムです。開発者ハゴエ電気テクノロジー株式会社に設立された電源機器メーカーです。2008、GZDWシリーズAC/DC変換、バッテリ充電管理、DC配電、絶縁監視、およびインテリジェントなシステム監視を1つのキャビネットに統合します。

単純な DC 充電器キャビネットとは異なり、GZDWシステムは、完全な DC 動作電源ソリューションとして設計されています。リレー保護、開閉装置の操作、自動化機器、通信システム、および継続的な電力の利用を必要とするその他の二次回路に安定した DC 電力を提供します。

システムは、次のような複数のバッテリー構成をサポートしています。

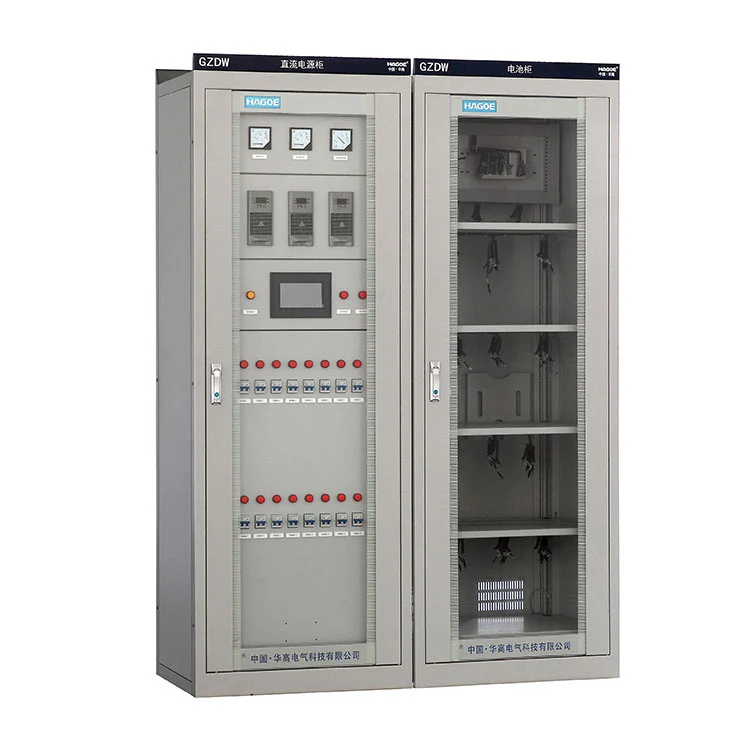

GZDW 鉛酸 DC 電源パネル

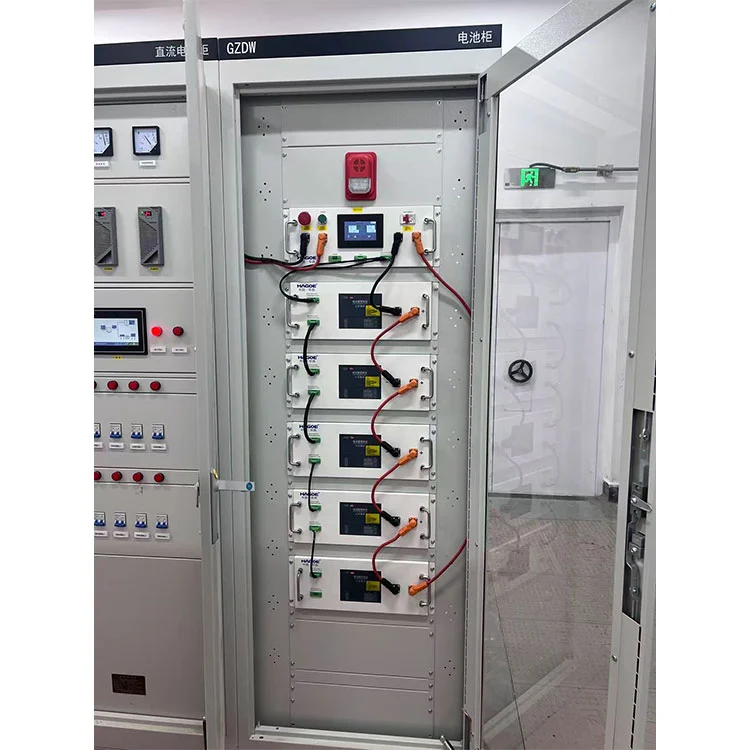

GZDW リチウム DC 電源パネル

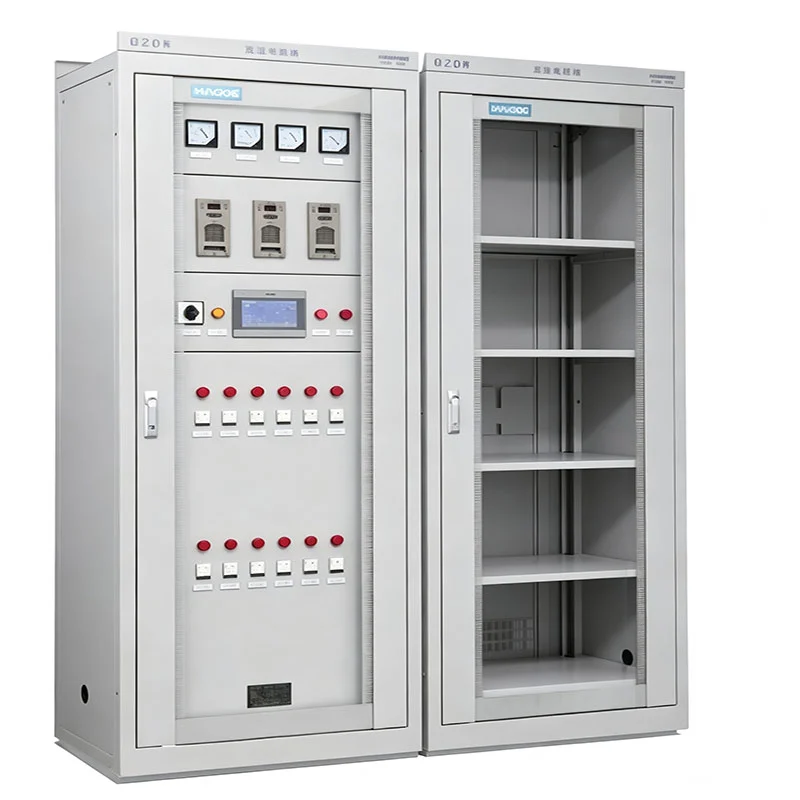

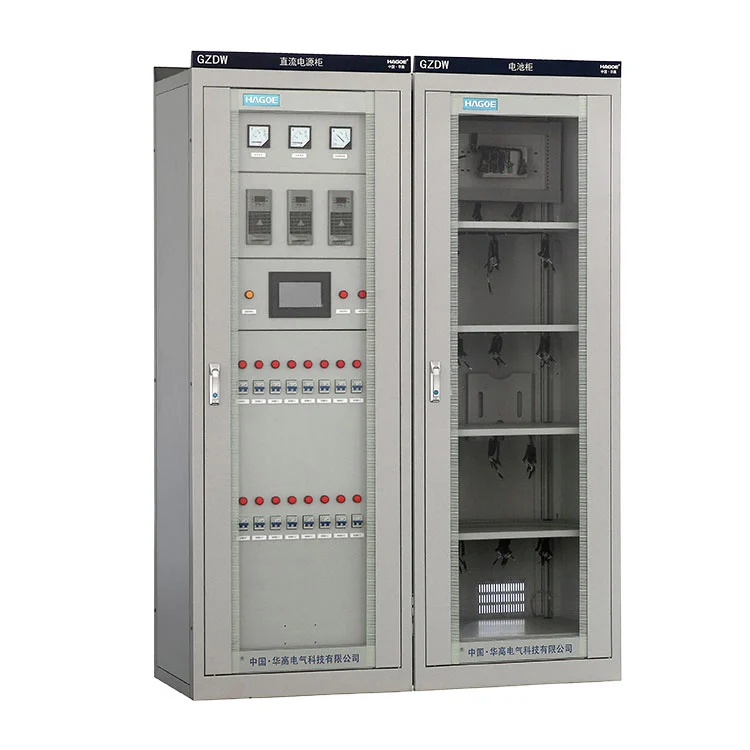

GZDW ニカド DC 電源パネル

次のように構成することもできます48V DC 充電器キャビネット, 110V DC 充電器キャビネットそして220V DC 充電器キャビネットさまざまなアプリケーションの電圧要件に応じて。

モジュール式充電ユニット、インテリジェントなモニタリング、複数の通信オプションを備えた、GZDWシリーズ国内外の EPC プロジェクトに柔軟な DC 電源プラットフォームを提供します。

エンジニアリングの位置付け

単一の充電キャビネットではなく、完全な DC 補助電源システム

最新の変電所や産業用電気システムでは、DC 電源の信頼性が保護リレー、ブレーカー、自動化機器の動作に直接影響します。

のGZDW DC 電源パネル次の機能セクションが統合されています。

AC入力と整流

システムは変換しますAC380V高効率充電モジュールを通じて入力電力を安定した DC 出力に変換します。複数の充電モジュールを並行して動作させることで、冗長性とメンテナンスの柔軟性を向上させることができます。

バッテリーの充電と管理

このシステムは、フロート充電、均等化充電、およびバッテリー管理機能をサポートしています。鉛蓄電池、リチウム電池、ニカド電池など、プロジェクトの要件に応じてさまざまな種類の電池を選択できます。

直流配電

DC 出力は、保護および監視機能を備えた独立した給電回路を通じて分配され、二次機器に信頼性の高い電力を供給します。

システム監視

インテリジェント監視ユニットは、動作状況、アラーム、履歴イベントを継続的に記録し、オペレーターがシステムのステータスとメンテナンス要件を特定できるようにします。

インテリジェント監視システム

HG-E5 および HG-E6 産業用タッチ モニタリング プラットフォーム

のHG-E5(7インチ)とHG-E6(10.4 インチ) モニタリング システムは、従来のキー操作 DC システムからインテリジェントな産業用タッチ コントロール プラットフォームへの HAGOE の進化を表しています。

監視システムは、さまざまな DC システム アーキテクチャをサポートしています。

シングル バッテリーとシングル充電器、シングル バッテリーとダブル充電器、ダブル バッテリーとシングル充電器、ダブル バッテリーとダブル充電器

工業グレードのカラータッチスクリーンは、操作、パラメータ設定、障害分析のためのより明確なインターフェイスを提供します。

主な監視機能は次のとおりです。

充電モジュール監視、バッテリー検査、分岐絶縁監視、スイッチ状態監視、故障履歴記録、通信管理

システムが保存できるのは、500,000 件を超える過去の障害および操作記録、メンテナンス分析のための貴重なデータ サポートを提供します。

利用可能な通信インターフェース:

RS232

RS485

RJ45イーサネット

オプションの通信プロトコルには次のものがあります。

モドバス

IEC61850

CDT

バッテリー構成オプション

さまざまな DC 電源要件のサポート

のGZDWシリーズアプリケーション要件に応じて、さまざまなバッテリー技術を使用して構成できます。

鉛蓄電池ソリューション

のGZDW 鉛酸 DC 電源パネルは、成熟した技術、安定した性能、コストの利点により、従来の変電所や産業用途で広く使用されている構成です。

リチウム電池ソリューション

のGZDW リチウム DC 電源パネルより高いエネルギー密度、メンテナンス要件の軽減、コンパクトな設置スペースを必要とするプロジェクトに適しています。

バッテリー管理システム (BMS) プロジェクトの仕様に応じて統合を検討できます。

ニカド電池ソリューション

のGZDW ニカド DC 電源パネル広い温度耐性と長い耐用年数が重要な要素となる厳しい環境にも適用できます。

HAGOE は、電圧レベル、設置環境、動作条件、メンテナンス要件に基づいて、適切なバッテリー構成を推奨します。

技術的パラメータ

プロジェクト固有の構成の場合、最終的な充電容量、バッテリー容量、フィーダー回路および監視モジュールの数は、公称キャビネット仕様のみから選択するのではなく、DC 負荷リストとシステム設計から決定する必要があります。

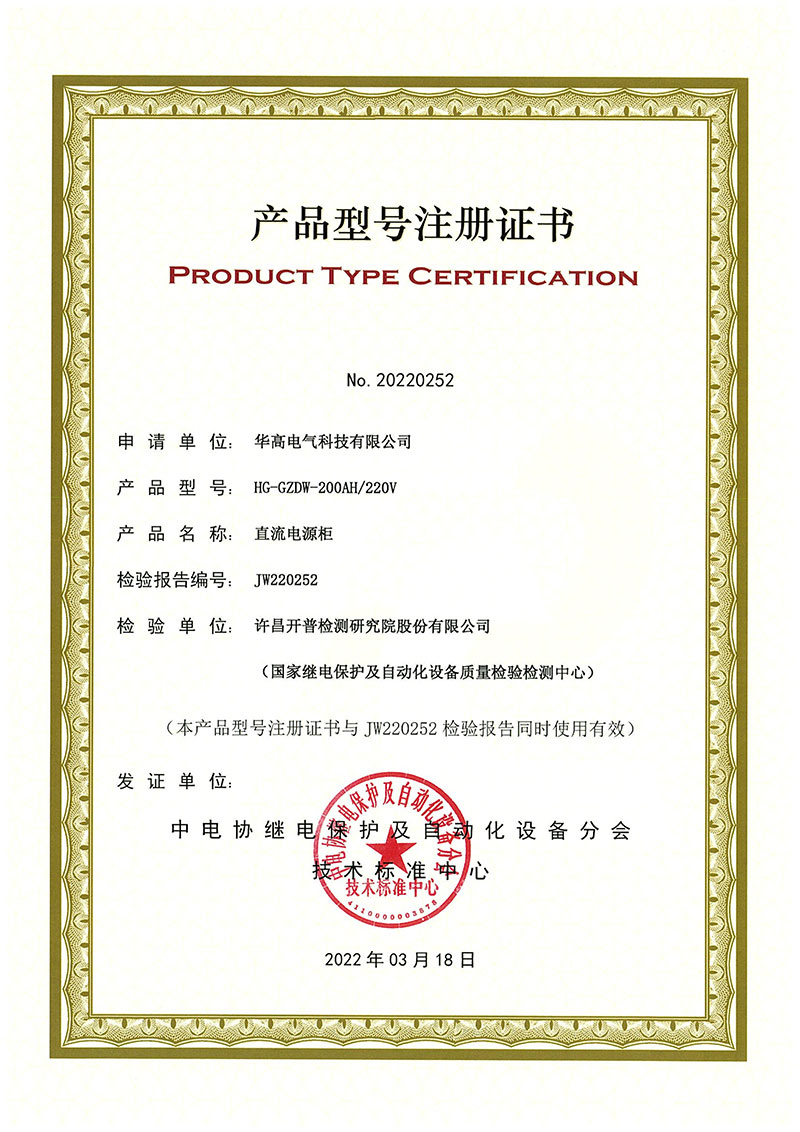

製品テストレポート

HG-GZDW-200AH/220Vの独立型試験

のHG-GZDW-200AH/DC220V電源盤による型式試験を受けています。許昌開浦試験研究院有限公司テストサンプルは次のように特定されましたAC380V / DC220V / 40A、テストのために提出された 1 つのユニット。

テストは以下から実施されました。2022年3月9日～3月14日、レポート番号の下にあります。JW220252。テストは次のように分類されました。タイプテスト、テストベースを含むDL/T 459-2017、電力直流電源装置と併せてGB/T 17626.18-2016減衰振動波イミュニティ試験用。

報告書の結論によれば、テストされた項目は、該当する試験規格の要件を満たしている.

検証済みの製品情報

このレポートが提供するのは、モデル固有のテストの証拠HG-GZDW-200AH/220V 構成用であり、技術評価やプロジェクト調達時に参照できます。テストレポートは、現在の製品構成およびプロジェクト固有の技術要件と合わせて検討する必要があります。

テストレポートの概要

HG-GZDW-200AH/220V DC 電源パネルは、2022 年 3 月に許昌開浦試験研究院有限公司での型式試験に合格しました。試験されたすべての項目は DL/T 459-2017 および GB/T 17626.18-2016 の要件を満たしていました。

レポート番号 JW220252 は、技術リファレンスおよびプロジェクト調達文書として利用できます。

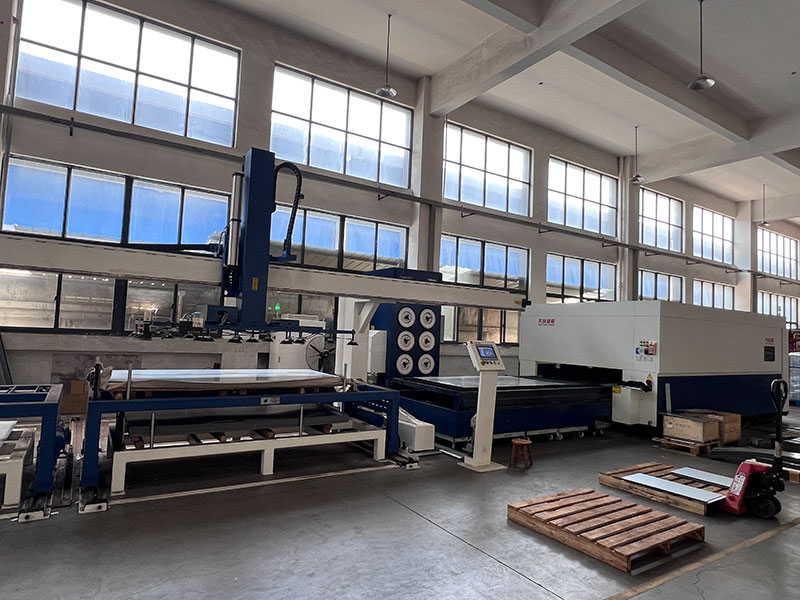

製造と品質管理

HAGOE の DC 電源装置の製造経験に基づいて構築

ハゴエ電気テクノロジー株式会社に設立されました2008中国の温州に拠点を置き、DC 電源キャビネット、AC/DC 統合電源システム、UPS システム、開閉装置、変電所、低電圧電気アセンブリをカバーする製造経験を持っています。

GZDW プロジェクトの場合、製造にはキャビネットの組み立て以上のものが含まれます。充電モジュール、監視コンポーネント、保護装置、内部配線、DC 配電セクションは、1 つの調整されたシステムとして機能する必要があります。

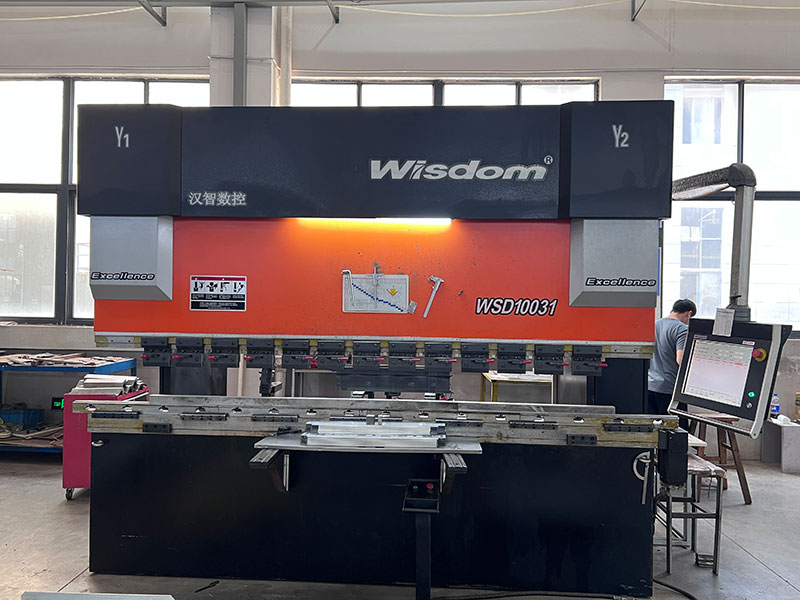

生産品質管理は、次のような重要な段階をカバーします。

キャビネットの製作と仕上げ— 承認されたキャビネット図面に従って、板金加工、エンクロージャの組み立て、および表面処理が完了します。

電気アセンブリ— バスバー、充電モジュール、監視ユニット、保護コンポーネントおよび端子は、承認された電気構成に従って設置されています。

配線確認— 内部配線、端子識別、および回路接続は、テスト前に承認された図面と照合してチェックされます。

機能検査— 充電機能、監視インターフェース、アラーム信号、通信インターフェース、および関連するスイッチング機能がプロジェクト要件に従って検証されます。

HAGOEは以下の体制で運営されています。ISO9001:2015, ISO14001:2015そしてISO45001:2018認証された管理システム。認定された製造範囲は、DC 電源キャビネットおよびその他の電力機器をカバーしており、プロジェクト生産に文書化された品質管理の基礎を提供します。

GZDW DC 電源パネルが適合する場所

のGZDWシリーズこれは主に、保護、制御、および補助機器に DC 電源を利用可能な状態にしておく必要があるアプリケーションを対象としています。

変電所と発電所

このシステムは、リレー保護、回路ブレーカーの動作、自動化機器、信号およびその他の二次システムに DC 動作電力を供給できます。DC110Vおよび220V構成は、一般的な変電所の DC 電圧要件をカバーします。

産業用電源システム

工場、鉱山、冶金施設、化学プラント、その他の産業現場で使用できます。GZDWシステム制御および保護回路用の専用 DC 電源として。

交通とインフラ

鉄道交通およびその他のインフラストラクチャ プロジェクトでは、制御、信号、通信関連機器に集中 DC 電源が必要になる場合があります。モジュラー監視アーキテクチャにより、プロジェクトの要件に応じてシステムを構成できます。

通信および補助システム

低電圧 DC システムを使用するアプリケーションの場合、HAGOE は次のような対応する構成を開発できます。48V DC 充電器キャビネット、必要なバッテリーと充電仕様の対象となります。

最終的なアプリケーション構成は、DC 負荷、バッテリーの自律性要件、充電容量、プロジェクトの保護スキームによって異なります。

HAGOEが選ばれる理由

GZDW サプライヤーを選択することは、正しい電圧ラベルが付いているキャビネットを入手することだけを意味するわけではありません。設計された DC 電源システムの場合、サプライヤーは充電器、バッテリー、DC 配電、監視、および現場アプリケーションの関係を理解する必要があります。

2008年設立

HAGOE は 20 年近くにわたって電源および電気機器を製造しており、その製品範囲は DC 電源システムおよび関連電気機器をカバーしています。

複数のバッテリー技術

のGZDW プラットフォームプロジェクトの要件に応じて、鉛酸、リチウム、またはニカド電池システム用に構成できます。

プロジェクトベースの構成

充電モジュール、バッテリー容量、フィーダー回路、監視モジュール、通信インターフェース、およびキャビネットの寸法は、お客様の電気設計に従って指定できます。

社内監視プラットフォーム

のHG-E5そしてHG-E6監視システムは、システムの監視、履歴記録、および通信のための統合インターフェイスを提供します。

EPCおよびOEMサポート

HAGOE は、顧客の SLD、負荷リスト、技術仕様に基づいて、プロジェクト調達用のカスタマイズされた構成と文書を準備できます。

認定された管理システム

HAGOEは以下の体制で運営されています。ISO9001, ISO14001そしてISO45001認証された管理システム、管理された製造と文書化された品質手順をサポートします。

ハゴエ電気テクノロジー株式会社

2008 年に設立された HAGOE は、直流電源システム、低圧開閉装置および関連電気機器の専門メーカーです。 ISO 9001、ISO 14001、および ISO 45001 認定の管理システムを備えた HAGOE は、世界中の変電所、産業施設、インフラストラクチャー プロジェクトに信頼性の高い電力ソリューションを提供しています。
