ハゴエ H5GYシリーズ5G屋外DC電源パネルAC/DC配電、48V DC電力変換、バッテリー管理、モニタリング、熱管理、およびサージ保護を屋外キャビネットに統合します。と200A および 300A 構成、IP55 保護、TCP/IP 通信およびリモート監視、安定した DC 電力が必要な 5G 基地局、FTTx、データ通信およびアクセス機器向けに設計されています。
A 5G屋外DC電源パネル屋外に設置される従来の DC パネルを超えています。通信電源機器は、温度変動、湿気、埃、雷サージ、バッテリーの老朽化、限られた設置スペース、リモート メンテナンスの要件に対処しながら、安定した DC 出力を維持する必要があります。
のハゴエ H5GYシリーズ1 つのキャビネット統合アーキテクチャに従い、AC/DC 配電、整流器電源、バッテリー管理、モニタリング、熱管理、および保護機能を 1 つの屋外キャビネット内で組み合わせます。この構成は、サイトのインストールを簡素化し、継続的な運用をサポートすることを目的としています。5G、4G、FTTxおよびその他の通信機器。

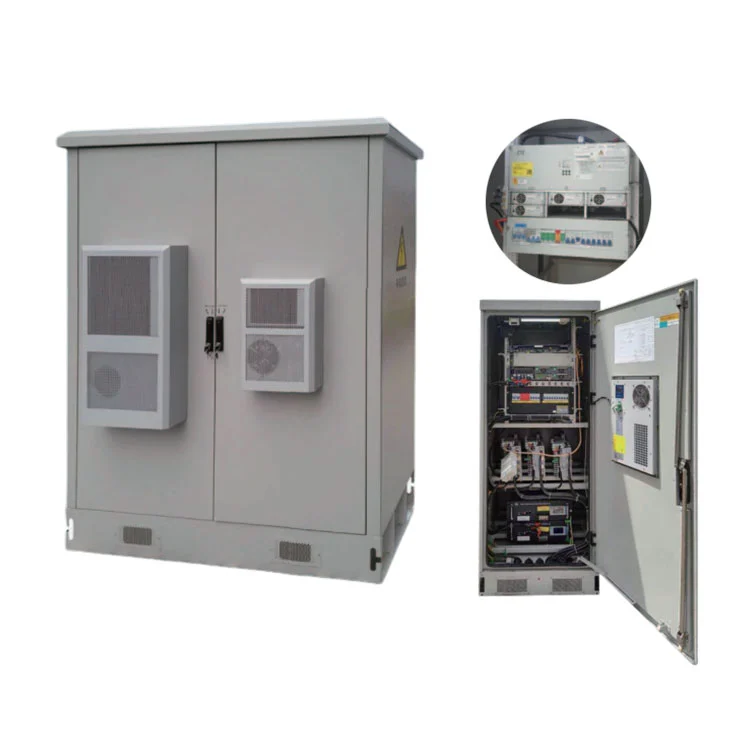

ハゴエ H5GYシリーズ— 5G/4G 通信サイト向けの統合屋外 DC 電源ソリューション。
AC/DC 配電、整流器、バッテリー管理、モニタリング、温度管理を 1 つの IP55 キャビネットに統合します。
H5GY シリーズ ポールマウント 48V DC 電源を中心に設計されていますDC48V通信機器で一般的に使用される電力アーキテクチャ。システムは、H48Sシリーズ必要な構成に応じた組み込み DC48V 電源、監視モジュール、整流器モジュール、AC/DC 配電およびバッテリー システム。
これは、通信請負業者やシステム インテグレーターにとって、すべてのプロジェクトを固定構成に強制するのではなく、実際の負荷プロファイルに基づいて電源キャビネットを構成できることを意味します。
機器収納部と電池収納部にはエアダクト絶縁技術パワーエレクトロニクスとバッテリーの動作環境を分離します。これにより、電源部から発生する熱による電池収納部への影響を軽減できます。
このシステムには、環境モニタリング機能や温度制御機能も設定できます。高い周囲温度や昼夜の大幅な温度変化にさらされるプロジェクトでは、熱管理がバッテリーとシステムの信頼性にとって重要な部分になります。
統合監視アーキテクチャは、次のような機能をサポートします。バッテリー容量の計算、温度補償、オンラインバッテリーテスト、自動電圧調整および電流制限.
これらの機能により、オペレーターは現場検査だけに頼るのではなく、DC システムとバッテリーの動作状態を監視できるようになります。選択した構成に従って、バッテリー関連のパラメータを監視システム全体に組み込むことができます。
システムが提供するのは、睡眠省エネ機能時間の経過とともに負荷状態が変化する通信サイト向け。通信機器に必要な電源を確保しつつ、無駄な電力消費を削減することが目的です。
これは、多くのキャビネットが継続的に稼働し、エネルギー消費が多数の場所で累積する分散通信サイトに特に関係します。
| アイテム | 技術的パラメータ | 必須/オプション |
|---|---|---|
| 定格入力電圧 | AC380V±20% | — |
| 定格周波数 | 50Hz±10% | — |
| 定格出力電圧 | DC110V / DC220V | — |
| 出力電圧範囲 | DC90～130V / DC180～260V | — |
| 充電モジュール | HG-T、HG-Z、HG-F | 必須 |
| 充電モジュールの電流 | 10A、20A、30A / 5A、10A、20A、30A | 必須 |
| バッテリー検査モジュール | HG-X: 最大 4 モジュール (≦4) | 必須 |
| 分岐絶縁モジュール | HG-I: 最大 16 モジュール (≤16) | オプション |
| インバータモジュール | HG-N1K(1K、2K、3K、5K) | オプション |
| スイッチング値モジュール | HG-K: 最大 16 モジュール (≤16) | オプション |
| キャビネット本体サイズ | 800×600×2260mm(または2360mm) | 非標準およびカスタマイズ可能 |
| バッテリー監視モジュール | 最大 32 モジュール (≤32) | オプション |
この構成には、プロジェクトの要件に応じて、監視モジュール、整流器モジュール、AC/DC 配電、ドライ接点、ラック構造を組み込むことができます。
配信セクションは最大でサポートできます24P AC/DCサーキットブレーカーの取り付け位置、選択したキャビネット構成に応じて特定の AC および DC 割り当てが行われます。
監視および制御アーキテクチャがサポートできるのは、6入力6出力カスタマイズ可能な割り当てと、AC 電力測定、マルチユーザー消費電力検出、マルチレベルパワーダウン制御、およびTCP/IPコミュニケーション。
エンジニアリングノート:最終的な整流器の数量、バッテリー容量、入出力構成、およびサーキットブレーカーの配置は、見積もりの前にプロジェクトの負荷計算、バックアップ時間の要件、通信機器の構成と照らし合わせて確認する必要があります。
選択する前に5G屋外DC電源パネル、調達およびエンジニアリング チームは、次の 5 つのパラメータを確認する必要があります。
耐荷重:200A または 300A 構成を選択する前に、総連続 DC 負荷と予想される将来の拡張を決定してください。
バックアップ要件:バッテリ容量は、キャビネットの容量だけで選択するのではなく、必要なバックアップ時間、実際の負荷、およびローカルの動作条件から計算する必要があります。
配布手配:必要な AC/DC サーキット ブレーカーの位置、入力と出力の数、および複数の負荷グループで段階的なパワーダウンが必要かどうかを確認します。
通信プロトコル:サイト管理プラットフォームが必要かどうかを確認するTCP/IP、RS485、RS232またはドライコンタクトアラームインターフェイス。
環境条件:キャビネットの熱管理構成を選択するときは、周囲の温度、湿度、日射量、設置場所、メンテナンス条件を考慮する必要があります。
このプロジェクトベースの選択方法は、過小なシステムと不必要な設備容量の両方を回避するのに役立ちます。
標準的な壁掛けまたはコンパクト DC システムについては、HAGOE は英語の設置ドキュメントとリモート技術ガイダンスを提供します。
中型の DC パネルと完全な電気キャビネットの場合、エンジニアはプロジェクトの取り決めに従って設置と試運転のサポートを提供できます。大規模な変電所、太陽光発電、または EPC プロジェクトの場合、HAGOE は専用の設置および試運転計画を作成し、全体の建設スケジュールに合わせて機器の試運転を調整できます。
インストールサポートには以下が含まれます操作トレーニング、試運転ガイダンス、リモートトラブルシューティング、顧客のメンテナンス チームが日常的な操作に慣れるのに役立ちます。
のH5GY シリーズ屋外テレコム電源キャビネット / IOPU機器の安定性が必要なセルラー通信サイトの屋外 DC 電源プラットフォームとして使用できます。DC48V電源とバッテリーのバックアップ。
分散型ファイバ アクセスおよび通信ノードの場合、統合キャビネット設計により、コンパクトな屋外設置内で電力変換、バッテリ バックアップ、監視および配信を組み合わせることができます。
このシステムは通信をサポートし、集中管理を必要とする機器にアクセスできます。DC48Vリモート監視およびアラームインターフェイスを備えた電源。
IP55保護、環境監視、バッテリー管理、盗難防止オプションにより、システムは定期的な手動検査が制限されている現場に適しています。
既存の 3G/4G サイトを 5G にアップグレードする場合、新しい負荷要件、分散配置、およびバッテリー バックアップ要件に従ってシステムを構成できます。
HAGOEは創業以来、電気機器の製造に携わってまいりました。2008、製品範囲は、DC 電源システムや UPS/EPS から配電、自動化制御、新エネルギー電気機器にまで及びます。これにより、電気通信プロジェクトを 1 つのエンジニアリング チームを通じて関連する電気システムと調整できるようになります。
同社は独自の生産拠点を運営し、研究開発、エンジニアリング、製造、試験および輸出サービス。標準製品は、カスタマイズされたキャビネット寸法、配電配置、通信インターフェース、監視構成とともに提供できます。
ハゴエが入手した34 以上の国内特許を含む認証および管理システムを維持します。ISO9001、ISO14001、ISO45001、CCC、CE、CB、RoHS、該当する製品と認証範囲に応じて。
国際調達の場合、技術文書には製品マニュアル、電気図面、検査報告書、認証文書、梱包リスト、設置説明書などが含まれます。
HAGOE は、通信 EPC 請負業者、販売代理店、およびシステム インテグレーターに対して、技術選択、カスタマイズされたソリューション設計、見積サポート、生産追跡、検査文書、物流調整、およびリモート試運転サポートを提供します。
標準の選択と基本的な配電スキームについては、エンジニアリング チームは通常、事前構成と見積もりを社内で提供できます。1営業日。より複雑なカスタマイズされたプロジェクトは、その技術的範囲に応じて評価されます。
ハゴエ電気テクノロジー株式会社に設立されました2008中国浙江省温州にある当社は、配電、パワーエレクトロニクス、新エネルギー、インテリジェント電力システムをカバーする製造およびエンジニアリング能力を備えています。
屋外通信電源システムの場合、製造にはキャビネットの製造、電気組み立て、監視システムの統合、システムの試運転、および最終検査が含まれます。生産拠点には、TRUMPFレーザー切断機、アマダCNC曲げ機、自動タレットパンチング装置、SMT 生産ライン、インテリジェント経年劣化試験システム、および EMC、IP 保護、および環境試験用の機器を備えています。
会社は以下の下で運営されていますISO9001、ISO14001、ISO45001管理システムを構築し、該当する GB および IEC 要件に従って製品を開発します。顧客の要件に応じて、プロジェクト固有の検査レポート、証明書、技術文書を提供できます。
のH5GY シリーズ屋外用統合 DC 電源システムプロジェクト固有の構成を必要とする通信事業者、EPC 請負業者、販売代理店、システム インテグレーターに適応できます。
カスタマイズでカバーできるのはキャビネットの構造、外観、ロゴ、パッケージング、配電配置、監視インターフェース、通信構成、および選択された電気コンポーネント。 HAGOE は、海外の顧客向けに OEM/ODM サービスも提供しており、カスタマイズされた技術文書と供給された機器を調整することができます。
はい。のH5GYシリーズ5G 屋外 DC 電源パネルは、以下を含む屋外通信電源アプリケーション向けに特別に設計されています。5G、4G、FTTx、データ通信およびアクセス機器。のDC48Vアーキテクチャ、バッテリー統合、監視、屋外キャビネット保護により、通信サイトの電力インフラストラクチャに適しています。
付属の H5GY/H48S 構成情報には以下が含まれます。200Aと300Aシステム構成。最終的な容量は、実際の DC 負荷、拡張要件、およびバッテリ バックアップの設計に従って選択する必要があります。
システム アーキテクチャは、バッテリ コンパートメントとバッテリ管理機能をサポートします。実際のバッテリーの種類、容量、数量は、必要なバックアップ時間とプロジェクト負荷の計算に従って確認する必要があります。
はい。選択した構成に応じて、通信インターフェイスには以下が含まれます。TCP/IP、RS485、RS232そしてドライコンタクト。プロジェクトのリモート管理プラットフォームに対して監視機能を設定できます。
はい。製品構成がサポートするAC、DC、信号雷保護、プロジェクト構成に応じて利用可能な B+C サージ保護付き。
はい。 HAGOEが提供するOEM/ODMキャビネット構造、電気構成、モニタリングインターフェイス、ブランディング、パッケージング、および関連する技術文書をカバーするエンジニアリングカスタマイズ。
提供された構成は次のように指定しますIP55屋外キャビネットの保護。
はい。 HAGOE は、英語の設置マニュアル、遠隔技術ガイダンス、および試運転サポートを提供します。プロジェクトの範囲に応じて、大規模またはより複雑なプロジェクトのオンサイトサポートも手配できます。
注文とプロジェクトの要件に応じて、HAGOE は製品マニュアル、電気図面、検査報告書、認証文書、パッキングリスト、およびプロジェクトの実施に必要なその他の技術文書を提供できます。
はい。 HAGOE は普遍的な必須 MOQ を課しません。1台標準製品については注文できますが、カスタマイズされたプロジェクトは必要な構成に従って評価されます。
ハゴエはメーカー中国浙江省温州市に拠点を置き、2008。同社は研究開発、製造、試験、販売、輸出サービスを統合し、独自の生産施設を運営しています。
標準在庫品の場合は最短で出荷手配が可能です。3営業日支払い後、在庫状況によります。標準のバッチ注文では通常、次のものが必要です7～10営業日、カスタマイズされた注文には通常、15～30営業日、構成とプロジェクトの複雑さに応じて。
