記事の概要:アン交流電源は現代の電気インフラストラクチャの基本的な部分ですが、適切な構成を選択するには、電圧と電流の定格を一致させるだけでは十分ではありません。負荷のタイプ、保護戦略、エンクロージャ、設置環境、ケーブルの配置、メンテナンスへのアクセス、将来の拡張要件はすべて、システムの信頼性に影響を与える可能性があります。この記事では、産業およびインフラストラクチャ アプリケーションで AC 電源がどのように動作するか、一般的に使用されるコンポーネント、適切なソリューションの選択方法、適切に設計されたシステムがどのように電気的リスクを軽減し、メンテナンスを簡素化し、安定した機器の動作をサポートできるかについて説明します。 HAGOE は、産業機器、インフラストラクチャ、電気通信、再生可能エネルギー、局所配電などのさまざまなプロジェクト要件に合わせて構成できる AC 電源パネルと AC パネル ボックスを提供します。
アン交流電源交流電力を受け取り、それを機器、回路、または下流の電気システムに安全かつ確実に供給するように設計された電気システムまたはアセンブリです。実際の産業用途では、この用語は基本的な電気エネルギー源以上のものを指す場合があります。適切に設計された AC 電源アセンブリでは、配電、回路絶縁、過電流保護、測定、スイッチング、制御、端子接続を 1 つの調整されたソリューションに組み合わせることができます。
電気負荷が単独で動作することはほとんどないため、この区別は重要です。工場には、同じ電気インフラストラクチャを共有するモーター、自動化機器、制御システム、照明、通信機器、および補助装置が存在する場合があります。適切な分散と保護がなければ、1 つの分岐回路に問題が発生すると、他の機器に影響を及ぼし、不必要なダウンタイムが発生する可能性があります。
したがって、最新の AC 電源装置は、単一の電気定格ではなく、アプリケーション全体を考慮して設計する必要があります。機器を指定する前に、電圧、電流、負荷特性、障害状態、環境への曝露、エンクロージャ要件、ケーブル配線、およびメンテナンス アクセスをすべて考慮する必要があります。
羽越 は、産業機器、インフラストラクチャ プロジェクト、電気通信施設、再生可能エネルギー システム、および制御および保護された AC 配電を必要とするその他のアプリケーション向けの AC 電源ソリューションを開発しています。
AC 電源アセンブリの基本的な動作プロセスは、入力電源と接続された負荷の間の制御されたパスとして理解できます。
このアーキテクチャにより、より組織化された電気インターフェイスが作成されます。多数の負荷を制御されていない電源に直接接続する代わりに、システムは適切な保護および絶縁ポイントを備えた定義された回路を提供します。
正確な配置はプロジェクトによって異なります。コンパクトな機械取り付けボックスには少数の保護回路のみが必要ですが、産業用補助電源パネルには複数の分岐回路、メーター、アイソレータ、コンタクタ、その他のコンポーネントが必要な場合があります。
AC 電源の内部構成は、電気要件と動作環境に応じて選択する必要があります。共通コンポーネントには次のものがあります。
| 成分 | 一次機能 | 一般的な考慮事項 |
|---|---|---|
| 主幹ブレーカー | 一次回路の保護とスイッチングを提供します | 定格電流、電圧、遮断能力 |
| 分岐サーキットブレーカー | 個々の下流回路を保護する | 負荷電流と調整 |
| アイソレータ | 操作またはメンテナンスのために電気絶縁を提供します | 絶縁要件と設置方法 |
| ヒューズ | 過電流保護を提供します | ヒューズの種類、定格、および用途 |
| コンタクタ | 電気的なスイッチングと制御を可能にします | 負荷の種類とスイッチング周波数 |
| メーター | 電気測定を提供します | 電圧、電流、電力、またはその他の監視対象パラメータ |
| 端子台 | フィールド配線接続を整理する | 導体サイズと接続配置 |
| バスバー | アセンブリ内で電力を分配します | 電流容量、絶縁性、クリアランス |
| 囲い | 電気部品や配線を保護します | 材質、寸法、環境、保護レベル |
すべての AC 電源にこれらのコンポーネントがすべて必要なわけではありません。効果的な設計は、アプリケーションに必要な機能を提供しながら、不必要な複雑さを回避します。

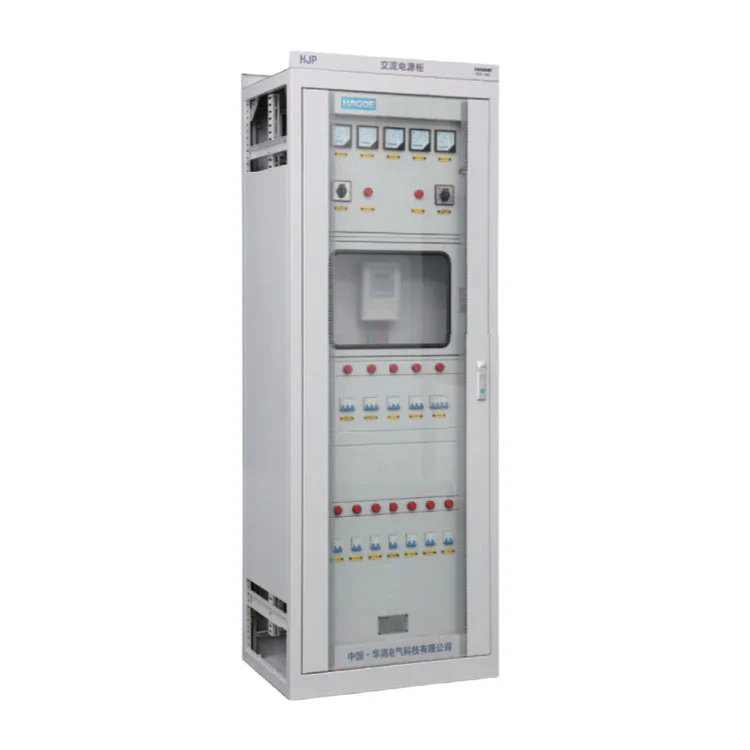

一般的な構成には、AC 電源パネルと AC パネル ボックスの 2 つがあります。それらの機能は重複していますが、物理的な形状と意図した設置は異なる場合があります。
大規模な産業設備の場合は、複数の回路と幅広いコンポーネントの配置に対応できるパネルの方が望ましい場合があります。機械メーカーや機器インテグレーターにとって、コンパクトなパネル ボックスは局所的な配線を簡素化し、電気コンポーネントに必要なスペースを削減できます。
正しい選択は、回路数、設置場所、利用可能なスペース、ケーブル配線、メンテナンス要件、および環境条件によって異なります。
公称電圧と電流のみに基づいて AC 電源を選択すると、後で問題が発生する可能性があります。より良いアプローチは、仕様を最終決定する前に完全な電気アプリケーションを評価することです。
プロジェクトベースの調達の場合、単線図、負荷リスト、機器仕様、設置図、およびケーブル要件を提供すると、エンジニアリング プロセスがより正確になります。
電気負荷が異なると、AC 電源に対する要求も異なります。たとえば、抵抗ヒーターはモーターや電子制御システムとは異なる動作をします。
| 負荷の種類 | 代表的な特性 | デザイン上の注意 |
|---|---|---|
| 抵抗負荷 | 一般的に予測可能な現在の需要 | 連続電流と熱負荷 |
| 誘導負荷 | 無効電力とスイッチング効果が関係する可能性がある | 保護およびスイッチングデバイスの選択 |
| モーター | 始動電流が運転電流を超える可能性がある | 始動条件、保護、切り替え |
| 電子機器 | 電力品質や停電に敏感な場合がある | 保護、監視、システム互換性 |
| 混合産業負荷 | 複数の負荷タイプが同時に動作する | 負荷計算、回路分離、調整 |
始動電流または過渡状態を無視すると、迷惑なトリップやシステムのサイズ不足が発生する可能性があります。逆に、過度に大型化すると、運用上の有意義な利点が得られずに、機器のコストやキャビネットの寸法が増加する可能性があります。
したがって、バランスのとれた設計では、現在の動作条件と現実的な将来の要件の両方を考慮する必要があります。
電気保護は、AC 電源アセンブリの最も重要な機能の 1 つです。保護装置は、異常な回路を隔離し、電気的故障の潜在的な影響を軽減するのに役立ちます。
ただし、保護は全体的な設計の一部にすぎません。エンクロージャは、電気コンポーネントが周囲の環境からどのように保護され、人がどのように安全に機器を操作できるかを決定するため、重要な役割も果たします。
エンクロージャに関する重要な考慮事項は次のとおりです。
羽越 の AC 電源ソリューションは、設置条件、エンクロージャ要件、ケーブル配置、プロジェクト固有の電気仕様に従って構成できます。これは、標準的な既製の機器が現場の物理的または電気的制約に適合しない場合に特に役立ちます。
ほとんどの産業用および商用電気システムでは、入力電源と個々の負荷との間に制御されたインターフェースが必要であるため、AC 電源装置は幅広い業界で使用されています。
工業製造:生産施設では、機械、オートメーション システム、制御装置、補助負荷、および局所的な配電用に AC 電源アセンブリを使用します。回路を適切に構成すると、トラブルシューティングが容易になり、個々の電気的障害の影響を軽減できます。
電力とインフラストラクチャ:インフラストラクチャ プロジェクトでは、フィールド機器、制御システム、電気室、その他の補助設備に信頼性の高い補助電源が必要になる場合があります。機器は特定のプロジェクトの図面や環境要件を満たす必要がある場合があります。
電気通信:電気通信施設には、組織化された配電に依存する機密性の高い通信および制御機器が含まれています。 AC 電源アセンブリは、機器および補助システムに保護された電源インターフェイスを提供できます。
再生可能エネルギー:太陽光発電およびエネルギー貯蔵プロジェクトには、複数の電気サブシステムが含まれています。 AC 電源装置は、補助回路、ローカル制御装置、保護機能、その他の AC 側アプリケーションに使用できます。
機械および装置:コンパクトな AC パネル ボックスは、機械に統合したり機械と一緒に設置したりして、局所的な保護、スイッチング、および接続ポイントを提供できます。これは、機器メーカーがより組織化された電気アーキテクチャを作成するのに役立ちます。
羽越 Electric Technology Co., Ltd.は、2008年以来、電気機器の製造およびエンジニアリングに携わっています。その能力は、研究開発、エンジニアリング設計、製造、テスト、販売、輸出サービスをカバーしています。
AC 電源装置を購入するお客様にとって、メーカーの価値は物理的なキャビネットに限定されません。プロジェクトの要件には、多くの場合、電気構成、図面、コンポーネントの選択、エンクロージャの寸法、文書、パッケージング、および技術調整が含まれます。これらの段階をサポートできるメーカーは、調達、エンジニアリング、設置、試運転チーム間のコミュニケーションギャップを減らすのに役立ちます。
羽越 は標準化された製品とカスタマイズされたソリューションの両方をサポートしています。その AC 電源製品群には、プロジェクトの要件に応じて構成できる AC 電源パネルと AC パネル ボックスが含まれています。
海外の EPC 請負業者、代理店、機器メーカー、および産業ユーザーにとって、このプロジェクト指向のアプローチは、標準寸法や標準電気構成が十分ではない場合に特に役立ちます。
適切に設計された AC 電源であっても、正しい設置と定期的な検査が必要です。通電する前に、有資格の電気担当者は、設置が承認された図面および適用される現地の要件と一致していることを確認する必要があります。
実際の検査プログラムには次のものが含まれます。
メンテナンスの間隔は、機器、動作環境、デューティ サイクル、メーカーの推奨事項、および適用される規制に従って決定する必要があります。通電中の電気機器に関連する検査または修理は、現場の安全手順に従って、適切な資格を持つ担当者のみが実行する必要があります。
避けられるいくつかの間違いにより、AC 電源が必要以上に高価になったり、信頼性が低下したりする可能性があります。
1. AC電源とは何ですか?
AC 電源は、交流電力を受信、制御、保護、分配、または接続された機器に供給するように設計された電源またはアセンブリです。産業用 AC 電源パネルは、配電、保護、スイッチング、測定、接続機能を組み合わせることができます。
2. AC電源パネルとACパネルボックスの違いは何ですか?
AC 電源パネルは通常、AC 入力、配電、保護、および制御回路のより包括的な配置を目的としています。通常、AC パネル ボックスはよりコンパクトで、局所的な機器レベルの配電または制御に適しています。
3. AC 電源をリクエストする場合、どのような情報を提供する必要がありますか?
有用な情報には、システム電圧、定格電流、回路数、負荷タイプ、設置環境、エンクロージャ要件、ケーブル引き込み方向、取り付け方法、監視要件、適用される規格、およびプロジェクト図面が含まれます。単線図と荷重リストを使用すると、技術的な評価がはるかに簡単になります。
4. AC 電源はカスタマイズできますか?
はい。プロジェクトに応じて、電気定格、回路数量、保護装置、エンクロージャの寸法、コンポーネントのレイアウト、ケーブル差込口、取り付け配置、監視機能、銘板、および文書要件に基づいて AC 電源を構成できます。
5. AC 電源パネルはどこで一般的に使用されますか?
一般的なアプリケーションには、工業製造、インフラストラクチャ、電気通信、再生可能エネルギー プロジェクト、自動化システム、補助電源システム、機械統合などがあります。
6. エンクロージャの選択が重要なのはなぜですか?
エンクロージャは、電気コンポーネントと配線を環境的および機械的条件から保護します。エンクロージャを選択するときは、ほこり、湿気、温度、設置場所、ケーブルの配線、およびメンテナンスのアクセスをすべて考慮する必要があります。
7. HAGOEは海外プロジェクトをサポートできますか?
羽越 は、技術コンサルティング、カスタマイズされた製造、品質文書、輸出梱包、物流調整、設置ガイダンス、アフターセールス技術サポートを含む、該当するプロジェクトのエンジニアリングおよび輸出サポートを提供します。
信頼できる交流電源単なる電気部品を収めた筐体ではありません。これは、上流の電源と下流の機器の間の重要なインターフェイスであり、アプリケーションの要件に応じて配電、保護、絶縁、スイッチング、監視、整理された配線を組み合わせます。
最も効果的な解決策は、電気負荷と設置環境を明確に理解することから始まります。電圧と電流は重要な出発点ですが、負荷特性、障害状態、エンクロージャ要件、ケーブル配線、メンテナンス アクセス、監視ニーズ、将来の拡張も評価する必要があります。
産業ユーザー、機器メーカー、EPC 請負業者、インフラ開発者、通信施設、再生可能エネルギー プロジェクトにとって、経験豊富なメーカーと協力することで、このプロセスを簡素化できます。羽越電気工学、製造、テスト、カスタマイズ、輸出サポートを組み合わせて、さまざまなプロジェクト条件に合わせた AC 電源ソリューションを開発します。
AC 電源パネル、AC パネル ボックス、またはカスタマイズされた AC 配電ソリューションを評価している場合は、電気仕様、負荷情報、図面、設置要件を HAGOE に提供してください。お問い合わせプロジェクトの要件について話し合い、アプリケーションに適した実用的な AC 電源構成を見つけてください。
