A DC電源パネルは、産業施設、変電所、通信システム、自動化アプリケーションにおいて、安定した中断のない効率的な DC 配電を確保するための重要なコンポーネントです。電気システムのインテリジェント化と要求の厳格化に伴い、企業は停電時でも連続稼働を維持し、重要な機器を保護し、メンテナンス プロセスを簡素化できる信頼性の高いソリューションを必要としています。
この記事では、DC 電源パネルの仕組み、DC 電源パネルが重要な理由、解決する問題、適切な構成の選択方法、HAGOE の高度なソリューションが業界のより安全で信頼性の高い電源管理の実現にどのように役立つかについて説明します。

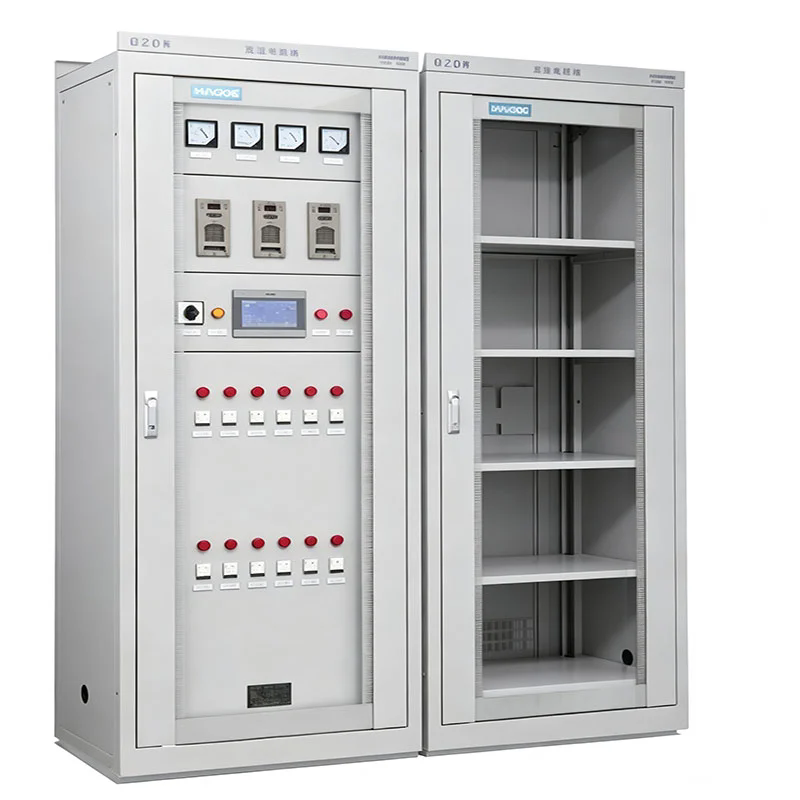

DC 電源パネルは、重要な電気機器の直流電力を変換、調整、配電、監視するように設計された統合電気機器システムです。 DC 電源盤は、通常の配電設備とは異なり、主 AC 電源が停電または変動した場合でも、安定した DC 出力を維持することに重点を置いています。
多くの業界では、保護システム、制御装置、通信装置、自動化コントローラー、および緊急動作メカニズムのために連続 DC 電源に依存しています。適切に設計された DC 電源パネルは、接続されたデバイスが一貫した電圧と電流を確実に受けられるようにしながら、バッテリー管理を通じてバックアップ機能を提供します。
予期せぬ停電は生産のダウンタイム、機器の損傷、安全上のリスク、および経済的損失につながる可能性があるため、最新の電気インフラストラクチャにはより高い信頼性が必要です。したがって、DC 電源パネルは、停電を許容できない施設にとって不可欠なソリューションとなっています。
DC 電源パネルの動作原理には、AC 変換、DC レギュレーション、バッテリ充電、配電、システム監視など、いくつかの調整されたプロセスが含まれます。
| 作業工程 | 主な機能 | 利点 |
|---|---|---|
| AC入力変換 | 整流器モジュールを介して入力AC電力をDC電力に変換します | 接続された負荷に安定した DC エネルギーを供給 |
| 電圧調整 | 必要な DC 出力電圧レベルを維持します | 敏感な電気機器を保護します |
| バッテリー充電管理 | 充電および放電プロセスを制御します | バックアップ電源の可用性を確保 |
| 配電 | 複数の回路にDC電源を供給 | システム構成と安全性を向上させる |
| 監視と保護 | 故障や異常状態を検出 | メンテナンスのリスクとダウンタイムを削減 |
通常の動作中、パネルは AC 電力を受け取り、それを安定化された DC 出力に変換します。同時に、バッテリーシステムは充電された状態を維持し、緊急使用に備えます。 AC 電源に障害が発生すると、バッテリは自動的に DC 電源を供給して、中断のない動作を維持します。
この自動移行機能により、DC 電源パネルは、変電所、鉄道システム、産業オートメーション、緊急制御システムなどのアプリケーションにとって特に価値があります。
多くの企業は、不安定な電力供給、複雑な配線システム、予期しない機器の停止などの課題に直面しています。 DC 電源パネルは、集中型のインテリジェントな電源管理ソリューションを提供することで、これらの問題に直接対処します。
信頼性が不可欠な業界では、高品質の DC 電源パネルを設置すると、システムの可用性と運用効率が大幅に向上します。
プロフェッショナル向け DC 電源パネルは、安定したインテリジェントな電源システムを構築するために連携する複数のコンポーネントで構成されています。これらのコンポーネントを理解することは、ユーザーが運用要件に合った機器を選択するのに役立ちます。
| 成分 | 目的 |
|---|---|
| 整流器モジュール | AC電力を安定化されたDC電力に変換します |
| 監視ユニット | 動作パラメータとシステムステータスを表示します |
| バッテリーシステム | AC 障害時にバックアップ電源を提供します |
| 分配ユニット | DC出力回路と負荷管理を制御します |
| 保護装置 | 過電圧、過電流、短絡保護を提供します |
| 通信インターフェース | 遠隔監視とインテリジェント制御をサポート |
これらのコンポーネントの組み合わせによって、完全な DC 電源システムの信頼性、効率、耐用年数が決まります。
DC 電源パネルの選択は、定格出力のみに基づいて行うべきではありません。正しいソリューションは、電気アーキテクチャ、接続された負荷、バックアップ要件、環境条件、および設備の将来の拡張計画に適合する必要があります。過小なシステムを選択すると過負荷やバックアップ容量不足が発生する可能性があり、不必要に大規模なシステムを選択すると投資コストと運用コストが増加する可能性があります。
購入する前に、エンジニアリング チームは次の要素を慎重に評価する必要があります。
| 選択要素 | 重要な質問 | なぜそれが重要なのか |
|---|---|---|
| 直流電圧 | 接続された負荷にはどのような電圧が必要ですか? | 制御装置および保護装置との互換性を確保 |
| 耐荷重 | 最大連続負荷および過渡負荷はどれくらいですか? | 過負荷や不安定な動作を防止します。 |
| バックアップ時間 | AC 障害発生後、システムはどのくらいの期間動作しなければなりませんか? | 必要なバッテリー容量を決定する |
| 冗長性 | モジュールに障害が発生した場合でも、システムは動作を継続できますか? | 重要なインストールの可用性を向上させる |
| 監視 | 遠隔監視は必要ですか? | オペレーターが障害を迅速に特定できるようにします |
| 環境 | パネルはどこに設置されますか? | エンクロージャとコンポーネントの選択に影響を与える |
優れた設計では、将来の機器に備えて適切な容量も残しておく必要があります。施設に自動化システム、通信機器、監視装置、または追加の保護機能が追加されると、電気負荷が増加することがよくあります。設計段階で拡張を計画すると、将来の変更に伴うコストと複雑さを軽減できます。
羽越 は、信頼性の高い配電および制御アプリケーションをサポートするように設計された電力機器に重点を置いています。同社の DC 電源パネル ソリューションは、DC 電力変換、バックアップ、配電、保護、監視に対する構造化されたアプローチを提供することを目的としています。
重要な電気インフラを運用しているお客様にとって、DC 電源パネルの価値は、単に DC 電圧を供給するだけではありません。完成したシステムは、通常の動作条件下でも、異常事態が発生した場合でも信頼性を維持する必要があります。このため、コンポーネントの調整、保護設計、バッテリー管理、放熱、配線配置、監視機能などの要素には細心の注意を払う必要があります。
羽越 は、画一的なアプローチに依存するのではなく、アプリケーション要件に応じてお客様が構成を選択できるようサポートします。これは、設備に出力電圧、負荷容量、バッテリーバックアップ、キャビネットの配置、または監視機能などの特定の要件がある場合に特に役立ちます。
サプライヤーを評価する際、顧客は最初の購入価格以上のことを考慮する必要があります。信頼できるサプライヤーは、適切な技術情報、構成サポート、製品ドキュメント、およびアフターセールス支援を提供できる必要があります。これらの要因は、DC 電源システムの長期的な運用コストに大きな影響を与える可能性があります。
DC 電源パネルは、一次 AC 電源が遮断された場合でも、電気制御、保護、通信、およびオートメーション機器が動作し続ける必要があるアプリケーションで広く使用されています。
| 応用 | 一般的な DC 負荷 | 主な要件 |
|---|---|---|
| 変電所 | 保護リレー、制御回路、ブレーカー、通信機器 | 高い信頼性と継続的なバックアップ電力 |
| 発電設備 | 制御システム、監視装置、保護装置 | 安定した DC 電源と信頼性の高いバッテリー バックアップ |
| 産業オートメーション | コントローラー、センサー、PLC関連機器、制御回路 | 安定した電圧と組織的な分配 |
| 鉄道システム | 信号、制御、通信、保護装置 | 厳しい条件下でも信頼性の高い動作を実現 |
| 電気通信設備 | 通信機器とネットワークインフラ | 継続的な DC の可用性 |
| 緊急システム | 緊急制御、警報、監視装置 | 高速かつ信頼性の高いバックアップ電源 |
たとえば、変電所では、AC 補助電源が利用できない場合に、DC システムが制御および保護機器に電力を供給できます。電気的故障時に回路ブレーカーと保護装置が正確に動作する必要があるため、この機能は不可欠です。
産業オートメーションでは、安定した DC 電源により、コントローラーの不必要なリセット、通信の中断、生産停止を防ぐことができます。通信インフラストラクチャでは、たとえ短時間の中断でもネットワークの可用性に影響を与える可能性があるため、継続的な電力を維持することも同様に重要です。
適切に設計された DC 電源パネルであっても、定期的な検査が必要です。予防保守は、深刻な障害になる前に、発生中の問題を特定するのに役立ちます。メンテナンス間隔は、機器メーカーの推奨事項、動作環境、バッテリー技術、デューティサイクル、および設置場所の要件に従って設定する必要があります。
実際のメンテナンス プログラムには、次のチェックを含める必要があります。
通常、AC 停電時の主なエネルギー源はバッテリであるため、バッテリのメンテナンスには特に注意が必要です。バッテリの老朽化、不適切な周囲温度、不適切な充電、および接続品質の低下により、利用可能なバックアップ容量が減少する可能性があります。システムは日常の動作中は正常に見えても、バッテリーの状態が適切に監視されていないと、緊急時に十分なエネルギーを供給できないことがあります。
また、保守担当者は、DC システム全体を理解せずに構成を変更しないようにする必要があります。不適切な交換コンポーネント、不適切なバッテリー設定、または適切に調整されていない保護装置は、新たなリスクを引き起こす可能性があります。
機器自体が技術的に健全であっても、いくつかの購入ミスによってシステムの信頼性が低下する可能性があります。これらの問題を理解することは、プロジェクト所有者がより適切な決定を下すのに役立ちます。
従来の DC 配電構成には、個別の整流、バッテリ充電、配電、保護、および監視装置が含まれる場合があります。このアプローチは一部のアプリケーションでは機能しますが、配線が複雑になり、システムの監視がより困難になる可能性があります。
統合された DC 電源パネルは、調整されたキャビネット アーキテクチャに主要な機能をもたらします。これにより、設置がより組織化され、オペレータに検査と制御のための集中ポイントが提供されます。
| 特徴 | 統合型 DC 電源パネル | 個別の従来の取り決め |
|---|---|---|
| システム統合 | 高い | プロジェクトの設計に応じて |
| 配線構造 | 集中化 | より多くの相互接続が必要になる場合があります |
| 監視 | 統合可能 | 別途デバイスが必要になる場合があります |
| メンテナンス | 集中検査 | より分散する可能性がある |
| 拡大 | 予約容量とキャビネットの設計によって異なります | 既存のアーキテクチャに依存します |
最適なアプローチはプロジェクトの技術仕様によって異なります。ただし、信頼性、保守性、集中監視が優先される場合、統合は有意義な利点をもたらします。
DC 電源パネルを設置する前に、エンジニアはパネル構成が電気システムおよび設置場所の条件と一致していることを確認する必要があります。設置前のチェックリストは、回避可能な試運転の問題を防ぐのに役立ちます。
設置は、該当するプロジェクト仕様、メーカーの指示、および地域の電気要件に従って、資格のある電気担当者が実行する必要があります。誤った配線や構成は信頼性の高い機器を損なう可能性があるため、正しい試運転は製品の選択と同じくらい重要です。
その主な目的は、重要な電気負荷に安定化された信頼性の高い DC 電力を供給することです。 AC/DC変換、バッテリ充電、バックアップ電源、DC配電、保護、監視を統合システム内で組み合わせることができます。
バッテリ バックアップにより、一次 AC 電源が遮断された場合でも、接続された DC 負荷は動作を継続できます。これは、停電時に単純にシャットダウンできない保護、制御、通信、および緊急システムにとって特に重要です。
まず、接続されているすべての負荷とその動作電流を特定します。通常の連続負荷を計算し、該当する場合は過渡要件または起動要件を考慮し、将来の拡張に備えて適切なエンジニアリング マージンを追加します。バッテリー容量は、必要な自立時間に応じて計算する必要があります。
最新のシステムの多くは、監視機能と通信機能を組み込むことができます。選択した構成に応じて、オペレータは集中監視システムを通じて DC 電圧、負荷電流、バッテリ状態、アラーム、動作条件などのパラメータを監視できる場合があります。
すべてのインストールに普遍的なメンテナンス間隔はありません。適切なスケジュールは、機器の設計、バッテリー技術、環境条件、動作義務、およびメーカーの推奨によって異なります。定期的な目視検査と電気試験を現場の予防保守プログラムに組み込む必要があります。
適切に構成されたシステムでは、AC 電源が利用できなくなったときに、バッテリーが接続された負荷に DC 電力を供給します。この移行は、システムの容量とバッテリーの状態に応じて、重要な DC 機器の連続性を維持するように設計されています。
専門メーカーはキャビネット自体以上のものを提供できます。技術的な構成、コンポーネントの調整、保護設計、文書化、テスト、設置ガイダンス、およびアフターサポートはすべて、長期的なシステムのパフォーマンスに影響を与える可能性があります。
DC 電源パネルは、安定化された DC 変換、バッテリ バックアップ、配電、保護、監視を調整された電源システムに組み合わせることで、現代の電気インフラストラクチャにおいて基本的な役割を果たします。変電所、産業施設、通信インフラ、鉄道システム、その他の重要なアプリケーションでは、信頼性の高い DC 電源が機器の可用性、運用の安全性、システムの回復力に直接影響を与える可能性があります。
実際の負荷要件、DC 電圧、バッテリの自律性、冗長性、環境条件、保護要件、監視ニーズ、将来の拡張に応じて、適切なソリューションを選択する必要があります。機器の耐用年数を通じて信頼できる性能を維持するには、適切な設置と予防保守も同様に重要です。
羽越は、DC 電源管理に対する構造的で信頼性の高いアプローチを求める顧客に DC 電源パネル ソリューションを提供します。単一の仕様に焦点を当てるのではなく、アプリケーション全体を評価することで、ユーザーは運用要件と長期目標によりよく適合する DC 電源システムを構築できます。
電気プロジェクト向けの信頼性の高い DC 電源パネルをお探しですか?電圧、負荷、バックアップ、モニタリング、設置要件について HAGOE と話し合って、適切な構成を見つけてください。製品の詳細、技術サポート、カスタマイズされた電源ソリューションについては、お問い合わせ今日。
